STR5 - Experimento

TENSIÓN DE CURVADO EN UNA VIGA

PDF datasheet
Un aparato experimental para permitir a los estudiantes a investigar las tensiones y deformaciones dentro de una estructura en relación con las cargas de flexión.

OR CALL US TO DISCUSS+44 1159 722 611

TENSIÓN DE CURVADO EN UNA VIGA

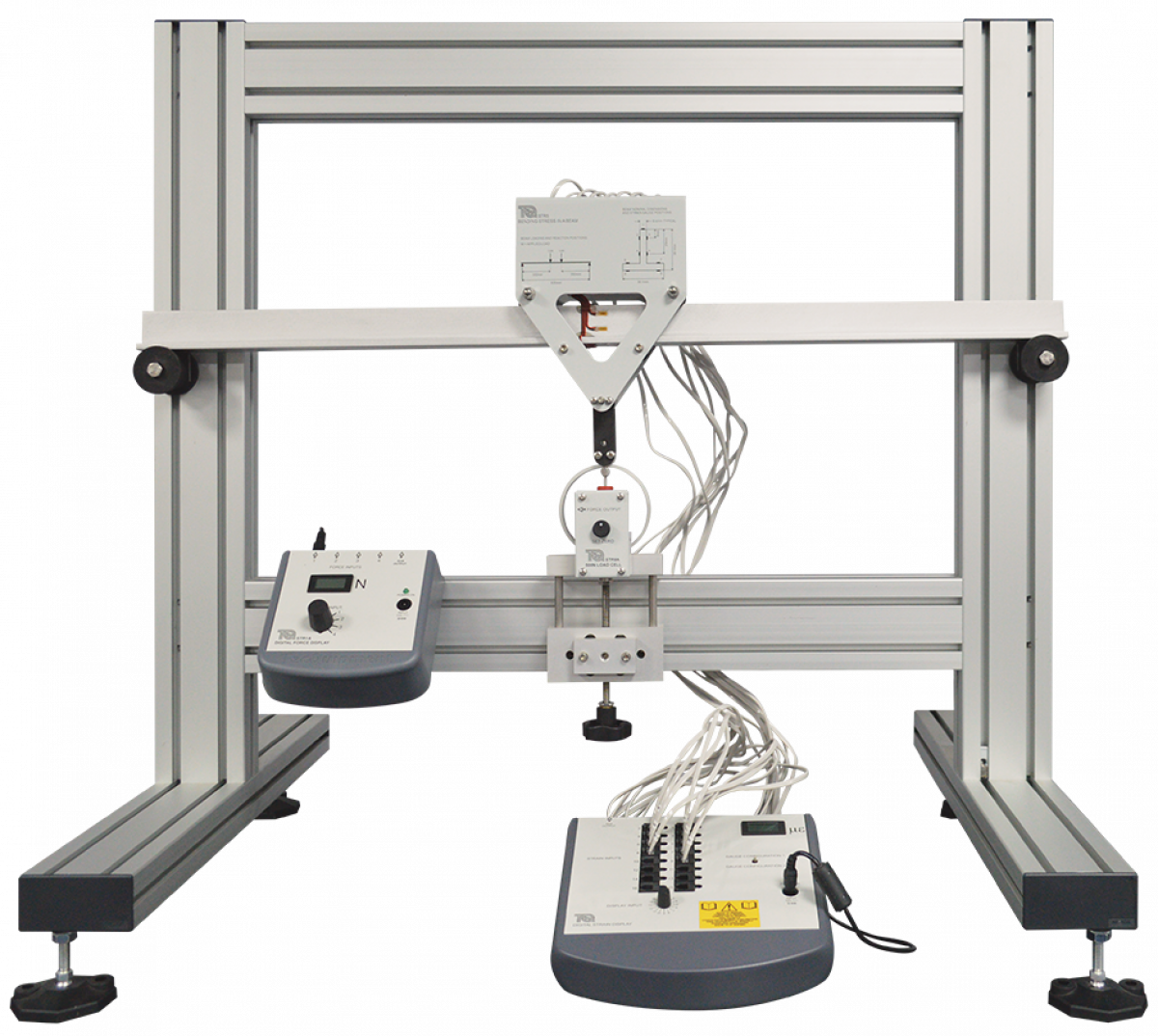

El hardware del experimento es una viga en T que se ajusta a un Marco de Pruebas de Estructuras (STR1, disponible por separado). Los estudiantes ajustan una celda de carga que dobla el haz y, cuando se conecta a la Pantalla Digital de Fuerza (STR1A, disponible por separado), mide la fuerza de flexión (carga). Medidores de deformación y un puente digital de deformación, miden las deformaciones en la viga. Los medidores de deformación simulados compensan la variación de temperatura y equilibran los puentes de tensión. El equipo incluye un cable para la conexión a la Pantalla Digital de Fuerza (STR1A, disponible por separado). La guía del conferencista provee detalles del equipo, incluyendo los resultados del experimento de la muestra. La guía del estudiante describe cómo usar el equipo y da los procedimientos del experimento. Para realizar experimentos "virtuales" adicionales, TecQuipment puede suministrar el Software de Estructuras de TecQuipment (STRS) opcional, para su uso en una computadora apropiada. Los experimentos virtuales simulan las pruebas que se pueden realizar con el hardware. También amplían la elección de las pruebas más allá de las disponibles utilizando sólo el hardware, por ejemplo: cargas más altas, cargas uniformes o diferentes muestras de ensayo. Esto amplía la experiencia de aprendizaje del estudiante. Para la adquisición automática de los resultados de su experimento, TecQuipment puede suministrar la Unidad de Adquisición Automática de Datos (STR2000) opcional. El Software de Estructuras de TecQuipment, se suministra de serie con el STR2000, que muestra y registra los resultados de su experimento y proporciona los experimentos virtuales adicionales.
  • Segundo momento de área
  • Convertir tensiones en deformaciones
  • Medidores de deformación
  • El eje neutro
  • La ecuación de flexión
