STR4 - Experimento

DEFLECCIÓN DE VIGAS Y VIGA EN VOLADIZO

PDF datasheet
Un aparato experimental que permite a los estudiantes investigar la deflexión y la estabilidad de estructuras de viga y viga en voladizo.

OR CALL US TO DISCUSS+44 1159 722 611

DEFLECCIÓN DE VIGAS Y VIGA EN VOLADIZO

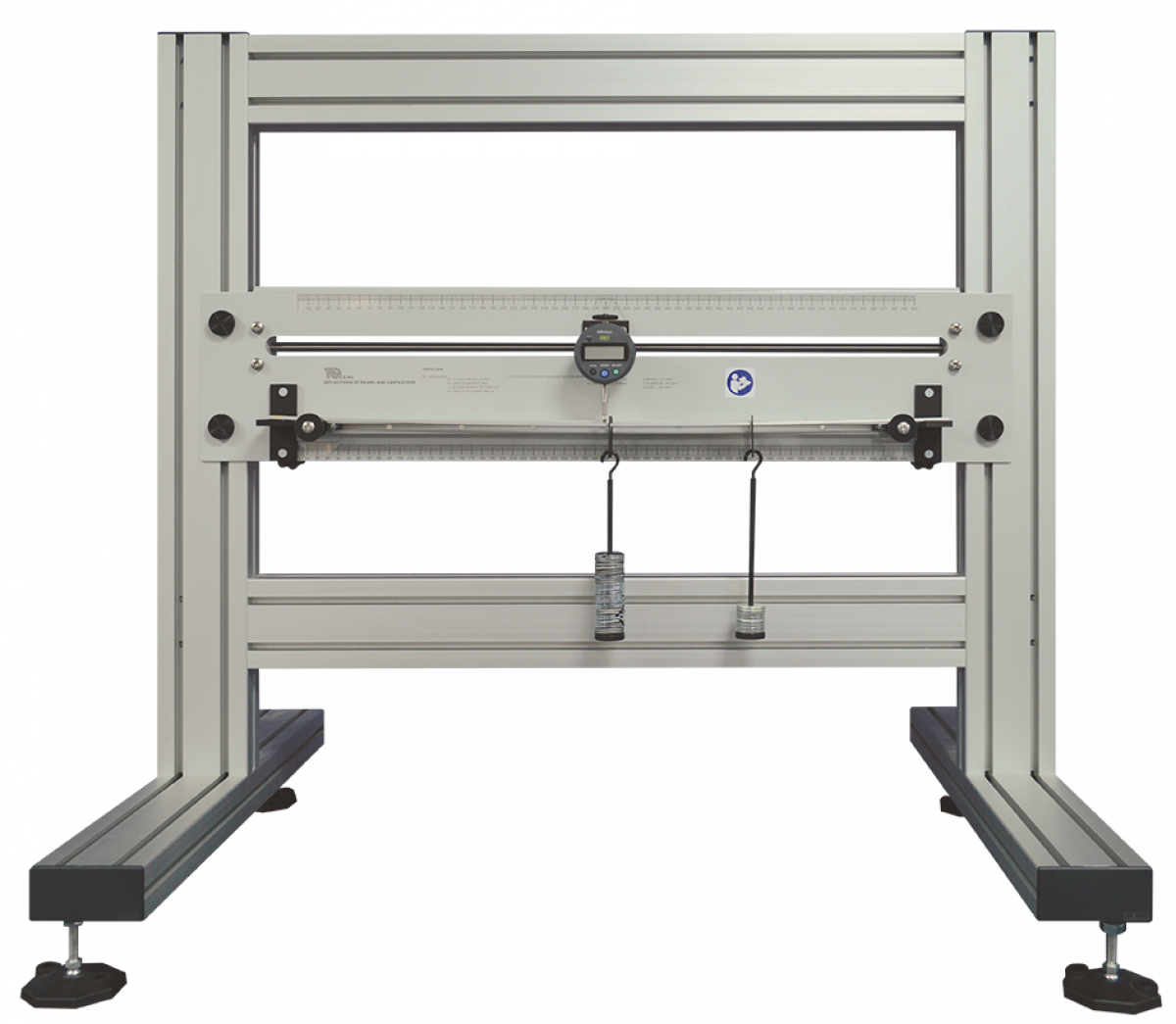

El hardware del experimento consta de un tablero que se fija al Marco de Prueba de Estructuras (STR1, disponible por separado). Las vigas de prueba se ajustan a la tabla, utilizando una abrazadera rígida y soportes de cuchilla. Los estudiantes aplican cargas en cualquier posición usando ganchos con varias masas. Montado en un retenedor, un indicador digital de deflexión atraviesa la viga. El indicador mide la deflexión de la viga. Las básculas en el tablero muestran la posición del indicador, de las cargas y de los soportes. La guía del conferencista provee detalles del equipo, incluyendo los resultados del experimento de la muestra. La guía del estudiante describe cómo usar el equipo y da los procedimientos del experimento. Para realizar experimentos "virtuales" adicionales, TecQuipment puede suministrar el Software de Estructuras de TecQuipment (STRS) opcional, para su uso en una computadora apropiada. Los experimentos virtuales simulan las pruebas que se pueden realizar con el hardware. También amplían la elección de las pruebas más allá de las disponibles utilizando sólo el hardware, por ejemplo: cargas más altas, cargas uniformes o diferentes muestras de ensayo. Esto amplía la experiencia de aprendizaje del estudiante. Para la adquisición automática de los resultados de su experimento, TecQuipment puede suministrar la Unidad de Adquisición Automática de Datos (STR2000) opcional. El Software de Estructuras de TecQuipment, se suministra de serie con el STR2000, que muestra y registra los resultados de su experimento y proporciona los experimentos virtuales adicionales.
Examen de:
  • Desviaciones de la viga
  • Fórmulas de flexión general
  • Rotaciones del extremo de la viga
  • Módulos elásticos (módulo de Young) para diversos materiales - Las condiciones típicas son:
  • Viga voladiza
  • Viga voladiza apoyada
  • Viga Empotrada
  • Viga simplemente soportada
