STR18 - Experimento

DEFLECCIONES Y REACCIONES EN UNA ESTRUCTURA

PDF datasheet

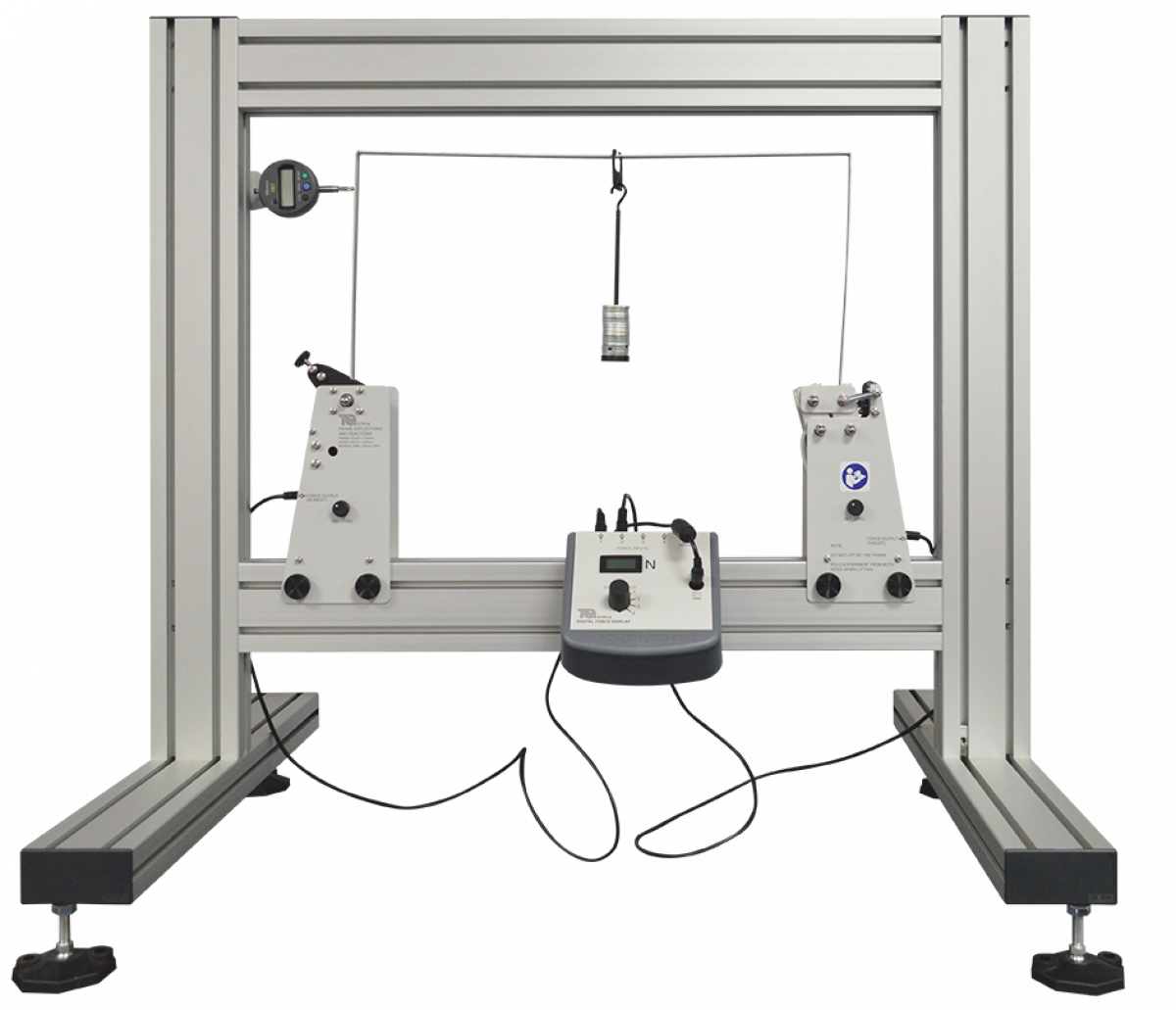

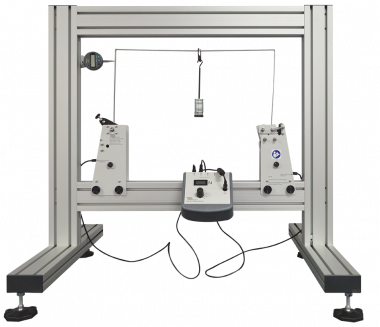

Un aparato experimental que permite a los estudiantes investigar las reacciones y deflexiones de un portal rectangular cargado.

OR CALL US TO DISCUSS+44 1159 722 611

DEFLECCIONES Y REACCIONES EN UNA ESTRUCTURA
El hardware del experimento se ajusta a un Marco de Prueba de Estructuras (STR1, disponible por separado). El hardware incluye dos estructuras de portal rectangulares, con las mismas dimensiones. Sin embargo, uno de las estructuras tiene un segundo momento constante de área, mientras que el otro tiene una pierna con un menor segundo momento de área. Los estudiantes sujetan cada una de las patas de uno de las estructuras del portal, a los soportes adheridos a la estructura de prueba. A continuación, cargan la parte superior de la estructura del portal, usando masas colgadas en un perchero. Las celdas de carga electrónicas, se conectan a una Pantalla Digital de Fuerza (STR1A, disponible por separado). Estos miden el momento en un extremo de la estructura del portal y la reacción horizontal en el otro. Un indicador digital de deflexión mide el balanceo, en la parte superior de la estructura del portal. Los estudiantes usan los resultados de momentos y reacciones, para trazar diagramas de momento de flexión. Comparan los diagramas de momento de flexión, la dirección del balanceo (y sus causas), con los cálculos teóricos. A continuación, repiten el experimento utilizando la otra estructura de portal. La guía del conferencista provee detalles del equipo, incluyendo los resultados del experimento de la muestra. La guía del estudiante describe cómo usar el equipo y da los procedimientos del experimento. Para realizar experimentos "virtuales" adicionales, TecQuipment puede suministrar el Software de estructuras TecQuipment (STRS) opcional, para su uso en una computadora adecuada. Los experimentos virtuales simulan las pruebas que se pueden realizar con el hardware. Para realizar experimentos "virtuales" adicionales, TecQuipment puede suministrar el Software de Estructuras de TecQuipment (STRS) opcional, para su uso en una computadora apropiada. Los experimentos virtuales simulan las pruebas que se pueden realizar con el hardware. También amplían la elección de las pruebas más allá de las disponibles utilizando sólo el hardware, por ejemplo: cargas más altas, cargas uniformes o diferentes muestras de ensayo. Esto amplía la experiencia de aprendizaje del estudiante. Para la adquisición automática de los resultados de su experimento, TecQuipment puede suministrar la Unidad de Adquisición Automática de Datos (STR2000) opcional. El Software de Estructuras de TecQuipment, se suministra de serie con el STR2000, que muestra y registra los resultados de su experimento y proporciona los experimentos virtuales adicionales.
case study
Structural Mechanics Lab Birzeit University - Palestine

For many years Birzeit University has trusted TecQuipment to be their no.1 provider of engineering laboratory products to aid the teaching of Mechanical, Civil and Environmental Engineering courses. Knowing from personal experience that the equipment is built to last, and that they can rely heavily on local support from TecQuipment agent in Palestine backed up by the dedicated TecQuipment Customer Services team, it was the logical choice to choose TecQuipment once again for their new lab equipment.

Read the full case study here.

DEFLECCIONES Y REACCIONES EN UNA ESTRUCTURA
SUPPORTING PRODUCTS
STR1 - Base Unit
Un sólido marco de montaje de aluminio ligero para proporcionar soporte rígido para los módulos experimentales intercambiables en la gama de estructuras de TecQuipment (STR2-STR20).
STR1A - Ancillary
Un módulo de hardware para medir y mostrar simultáneamente la salida de hasta 4 sensores de fuerza, montados en experimentos en la gama de Estructuras de TecQuipment (STR2-STR20).
STR20 - Experiment
Permite a los estudiantes investigar el balanceo, deformaciones, tensiones y por lo tanto, momentos de flexión de un portal rectangular horizontal y verticalmente cargado.
STR2000 - Ancillary
Un módulo de interfaz de computadora con software ADA que permite que los experimentos de hardware en la gama de Estructures de TecQuipment y se conecten a una Computadora Personal (no incluidos).
