STR17 - Experimento

TRONCO REDONDANTE

PDF datasheet
Un aparato experimental que permite a los estudiantes investigar los principios de redundancia y aspectos de seguridad en estructuras críticas, usando estructuras enmarcadas determinadas e indeterminadas.

OR CALL US TO DISCUSS+44 1159 722 611

TRONCO REDONDANTE

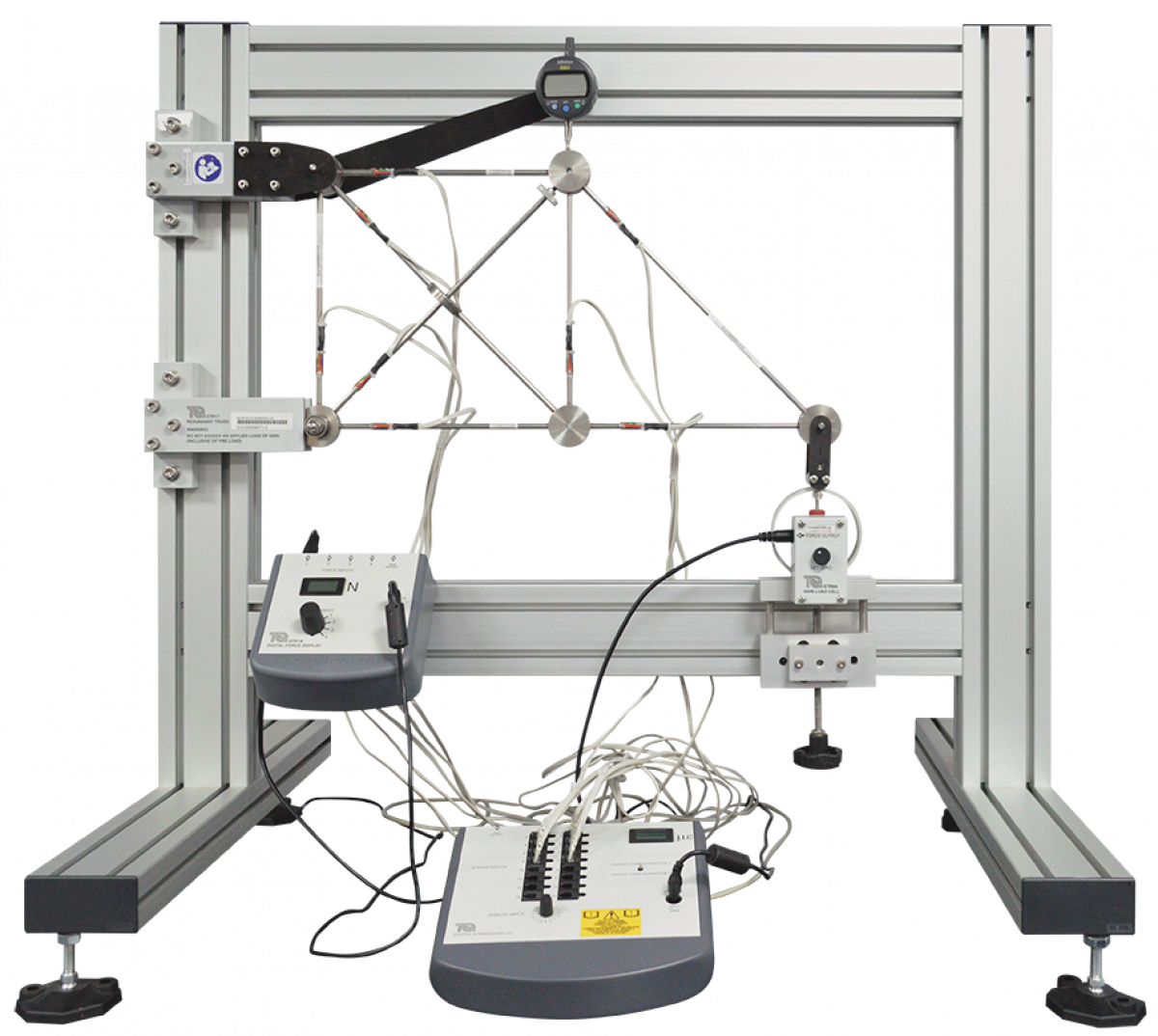

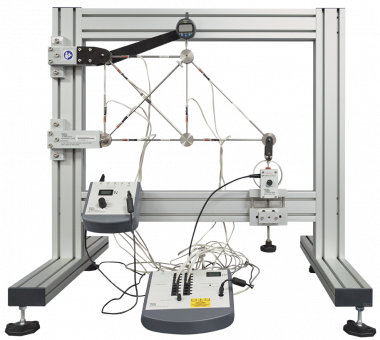

El hardware del experimento se ajusta a un Marco de Prueba de Estructuras (STR1, disponible por separado). Dos soportes sostienen la parte superior y la base de un lado de una estructura. El soporte superior permite girar sobre su eje, el soporte de base permite girar sobre su eje y rodar. Inicialmente, uno de los miembros está ausente de la estructura, por lo que es determinante. Para que la estructura sea indeterminada, los estudiantes reemplazan al miembro faltante. Los estudiantes aplican manualmente una carga a un extremo de la estructura determinada, utilizando una rosca de tornillo y una celda de carga electrónica. Las celdas de carga electrónicas, se conectan a una Pantalla Digital de Fuerza (STR1A, disponible por separado). que muestra la carga aplicada. Cada miembro de la estructura tiene extensómetros unidos. Cada uno de ellos se conecta a un puente digital de deformación, que muestra las deformaciones de los miembros. Los estudiantes usan las deformaciones para ayudarles a calcular las fuerzas en la estructura. Un indicador digital de deflexión mide el desplazamiento en la estructura. Los estudiantes marcan la carga aplicada, las deformaciones y la deflexión en una estructura determinada. A continuación, repiten el experimento con el marco indeterminado, se analiza y se comparan sus resultados. La guía del conferencista provee detalles del equipo, incluyendo los resultados del experimento de la muestra. La guía del estudiante describe cómo usar el equipo y da los procedimientos del experimento. Para realizar experimentos "virtuales" adicionales, TecQuipment puede suministrar el Software de Estructuras de TecQuipment (STRS) opcional, para su uso en una computadora apropiada. Los experimentos virtuales simulan las pruebas que se pueden realizar con el hardware. También amplían la elección de las pruebas más allá de las disponibles utilizando sólo el hardware, por ejemplo: cargas más altas, cargas uniformes o diferentes muestras de ensayo. Esto amplía la experiencia de aprendizaje del estudiante. Para la adquisición automática de los resultados de su experimento, TecQuipment puede suministrar la Unidad de Adquisición Automática de Datos (STR2000) opcional. El Software de Estructuras de TecQuipment, se suministra de serie con el STR2000, que muestra y registra los resultados de su experimento y proporciona los experimentos virtuales adicionales.
case study
Structural Mechanics Lab Birzeit University - Palestine

For many years Birzeit University has trusted TecQuipment to be their no.1 provider of engineering laboratory products to aid the teaching of Mechanical, Civil and Environmental Engineering courses. Knowing from personal experience that the equipment is built to last, and that they can rely heavily on local support from TecQuipment agent in Palestine backed up by the dedicated TecQuipment Customer Services team, it was the logical choice to choose TecQuipment once again for their new lab equipment.

Read the full case study here.

TRONCO REDONDANTE
SUPPORTING PRODUCTS
STR1 - Base Unit
Un sólido marco de montaje de aluminio ligero para proporcionar soporte rígido para los módulos experimentales intercambiables en la gama de estructuras de TecQuipment (STR2-STR20).
STR1A - Ancillary
Un módulo de hardware para medir y mostrar simultáneamente la salida de hasta 4 sensores de fuerza, montados en experimentos en la gama de Estructuras de TecQuipment (STR2-STR20).
STR8 - Experiment
Un aparato experimental para permitir a los estudiantes crear una amplia selección de armazones articulados y luego investigar los efectos resultantes de la aplicación de fuerzas de carga a ellos.
STR2000 - Ancillary
Un módulo de interfaz de computadora con software ADA que permite que los experimentos de hardware en la gama de Estructures de TecQuipment y se conecten a una Computadora Personal (no incluidos).
