STR3 - Experimento

FUERZA DE CIZALLA EN UNA VIGA

PDF datasheet
Un aparato de viga simplemente soportado para demostrar e investigar las fuerzas de cizallamiento dentro de una estructura, mediante el uso de una viga cargada, diseñada para moverse solamente en cizallamiento.

OR CALL US TO DISCUSS+44 1159 722 611

FUERZA DE CIZALLA EN UNA VIGA

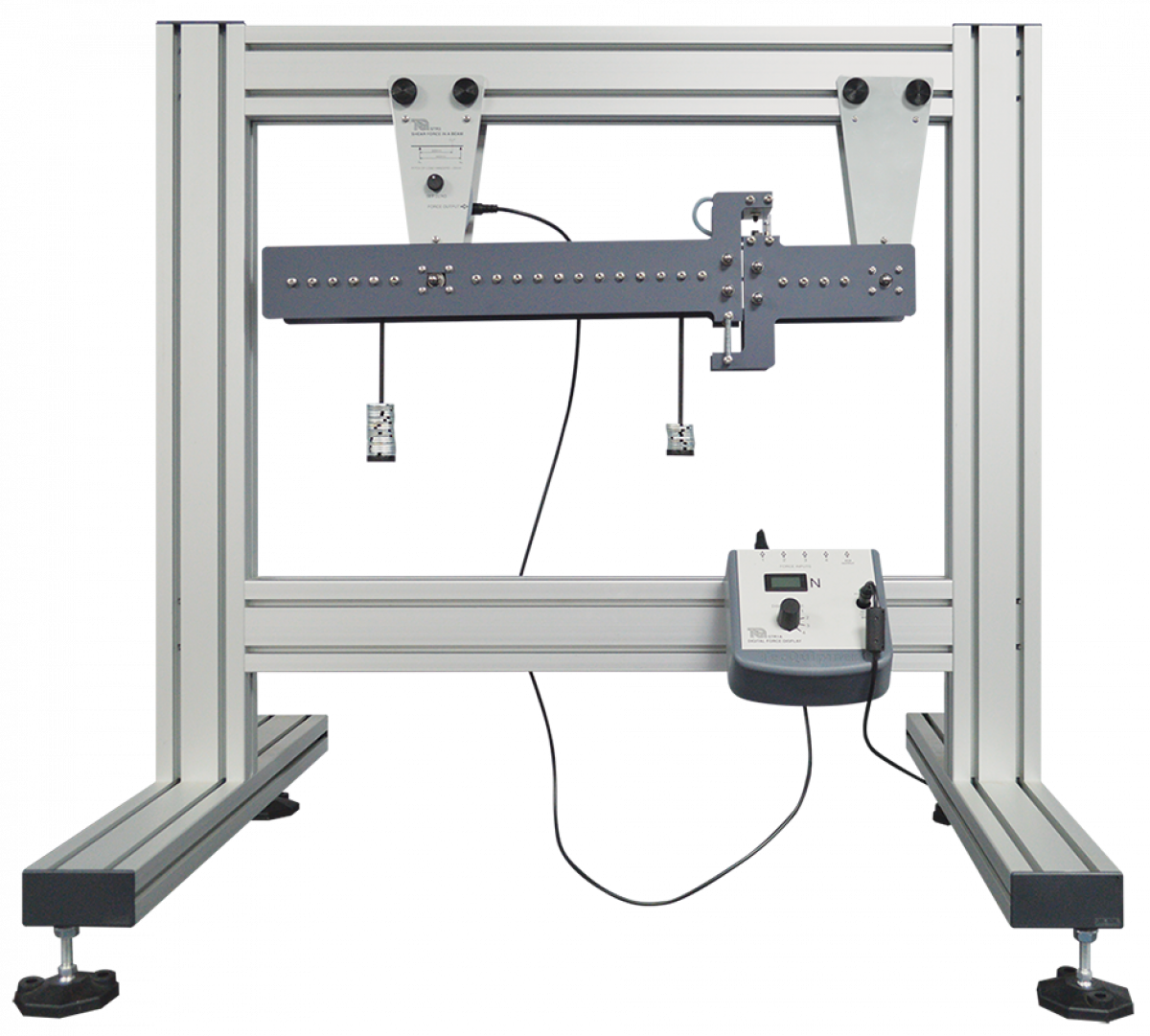

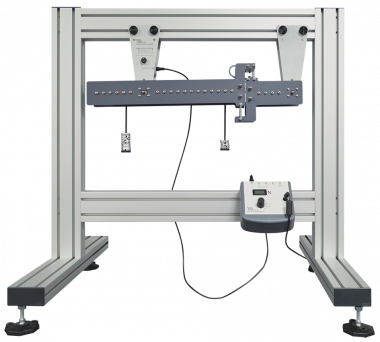

El hardware del experimento es una viga simplemente soportada con un "corte". La viga se ajusta a un marco de Prueba de Estructures (STR1, disponible por separado). Un mecanismo puentea el corte, lo que detiene el hundimiento de la viga y sólo permite el movimiento en la dirección de corte. Una celda de carga electrónica mide la fuerza y se conecta a una Pantalla Digital de Fuerza (STR1A, disponible por separado). Los estudiantes aplican cargas en posiciones fijas, usando ganchos que sostienen varias masas. La guía del conferencista provee detalles del equipo, incluyendo los resultados del experimento de la muestra. La guía del estudiante describe cómo usar el equipo y da los procedimientos del experimento. Para realizar experimentos "virtuales" adicionales, TecQuipment puede suministrar el Software de Estructuras de TecQuipment (STRS) opcional, para su uso en una computadora apropiada. Los experimentos virtuales simulan las pruebas que se pueden realizar con el hardware. También amplían la elección de las pruebas más allá de las disponibles utilizando sólo el hardware, por ejemplo: cargas más altas, cargas uniformes o diferentes muestras de ensayo. Esto amplía la experiencia de aprendizaje del estudiante. Para la adquisición automática de los resultados de su experimento, TecQuipment puede suministrar la Unidad de Adquisición Automática de Datos (STR2000) opcional. El Software de Estructuras de TecQuipment, se suministra de serie con el STR2000, que muestra y registra los resultados de su experimento y proporciona los experimentos virtuales adicionales.
  • Variación de la fuerza de corte con una carga puntual creciente
  • Variación de la fuerza de cizalla, para diversas condiciones de carga
  • Examen de otros varios casos de carga y su efecto sobre la fuerza de cizallamiento, incluidas las cargas que atraviesan la viga.
Cae Study
SHEAR FORCE IN A BEAMUK National College of Nuclear North Hub

When it came to finding teaching equipment to support a new technical college for nuclear in the Lake District, UK, TecQuipment was called upon.

Read the full Case Study here.
