FC50-2.5 - Experimento

CANAL DE FLUJO DE 2.5 METROS

PDF datasheet
Demuestra flujo alrededor de vertederos y otros objetos en un canal abierto. Se suministra con todos los modelos e instrumentación necesarios para tener un paquete completo en las investigaciones de canal de flujo.

OR CALL US TO DISCUSS+44 1159 722 611

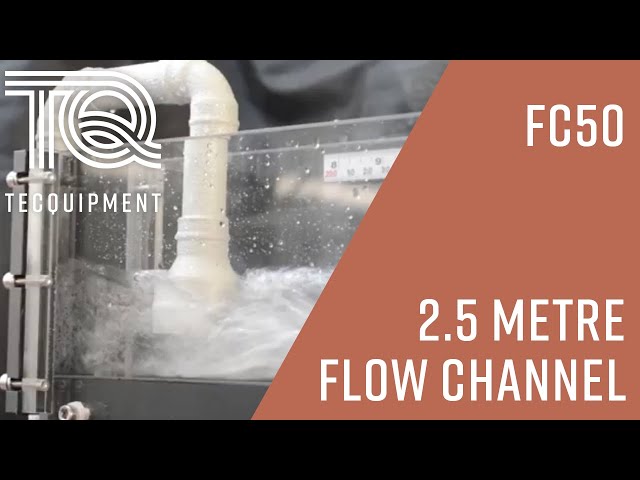

CANAL DE FLUJO DE 2.5 METROS
El aparato consiste en un canal de flujo de 2.5 metros de altura, fabricado en acrílico transparente y aluminio anodizado, junto con varias compuertas, vertederos y bloques, permitiendo demostrar y estudiar fácilmente el fenómeno de los canales de flujo. El equipo está diseñado principalmente para su uso con el Banco Hidráulico Digital de TecQuipment (H1F, disponible por separado) que proporciona las instalaciones necesarias de suministro de agua, drenaje y medición digital del caudal.
  • Estudio de los diques de contención y los diques de tambor, incluyendo la investigación del salto hidráulico, la energía específica y la determinación del coeficiente de descarga. Estudio de vertederos sumergidos de cresta estrecha y rebalse que revelan la relación entre el cabezal sobre un vertedero y la descarga. Estudio de una presa de cresta ancha (combinando los bloques de saltos cuadrados y de radio) y los efectos de cambiar el perfil del vertedero.
  • Estudio del flujo uniforme en un canal inclinado con investigaciones sobre el factor Chezy y su coeficiente. Estudio de un canal de Venturi para indicar la descarga y perfil de la superficie, por lo tanto la derivación del coeficiente de descarga.
CANAL DE FLUJO DE 2.5 METROS
SUPPORTING PRODUCTS
H1F - Base Unit
Proporciona un suministro controlado de recirculación de agua y un caudalímetro preciso para experimentos de mecánica hidráulica y de fluidos.
FC80-5 - Experiment
Una canaleta de canal abierto que proporciona a los estudiantes la capacidad de estudiar los efectos variables para el transporte de sedimentos, la dinámica de la forma del lecho y el flujo de fluidos en un canal abierto.
FC80-2.5 - Experiment
Una canaleta de canal abierto que proporciona a los estudiantes la capacidad de estudiar los efectos variables para el transporte de sedimentos, la dinámica de la forma del lecho y el flujo de fluidos en un canal abierto.
H6 - Experiment
Para que los estudiantes investiguen la descarga de agua sobre una variedad de diferentes vertederos con distintas formas. Un accesorio opcional totalmente compatible e intercambiable para usar con el Banco Hidráulico de TecQuipment (no incluido).
