AF18 - Experimento

SUPERFICIE SUSTENTADORA CON CONECTORES

PDF datasheet

Un módulo experimental para usar con el Banco de Flujo de Aire AF 10 (no incluido) para proporcionar las facilidades para investigar la distribución de presión alrededor de un perfil aerodinámico.

OR CALL US TO DISCUSS+44 1159 722 611

SUPERFICIE SUSTENTADORA CON CONECTORES

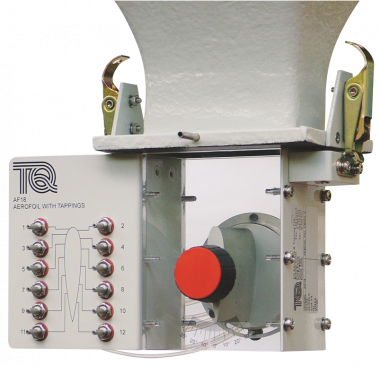

Este módulo consiste en un conducto transparente en la parte del frente y posterior, entre los cuales se monta un perfil aerodinámico simétrico con perfil NACA. El perfil aerodinámico tiene 12 puntos de derivación en varias posiciones acordes en su superficie permitiendo medir la presión en ese punto. Los puntos de derivación están permanentemente conectados a un colector múltiple montado en el conducto que muestra la posición de cada toma y el número para facilitar la referencia.

El experimento se monta en la contracción del Banco de Flujo de Aire, usando abrazaderas de palanca. Cada una de las derivaciones se conecta al manómetro AF10a (complemento) a través de tubos flexibles provistos de acoplamientos de liberación rápida. La superficie sustentadora se puede girar con precisión a varios ángulos de incidencia (ataque) del aire usando el control y la escala impresa en la parte delantera del conducto.

  • La visualización y medición de la distribución de presión alrededor de una sección del perfil aerodinámico.
  • Características de elevación y ángulo puesto de un perfil aerodinámico.
SUPERFICIE SUSTENTADORA CON CONECTORES
SUPPORTING PRODUCTS
AF10 - Base Unit

Un banco completamente móvil para proporcionar a las instalaciones de un flujo básico de aire y permitir una amplia gama de investigaciones prácticas del flujo de aire. Apto para trabajos de demostración, en laboratorios y proyectos a nivel básico.

AF10A - Ancillary
Este es un manómetro de agua de 14 tubos multi-rango para su uso con el Banco de Flujo de Aire AF10 (no incluido)
AF1300B - Experiment

Superficie sustentadora NACA0012 de 300 mm de ancho y de 150 mm acorde con conectores de presión espaciados para utilizar con el Túnel de Viento Subsónico AF1300.

AF1450B - Experiment
Una superficie sustentadora de 150 mm NACA0012 acorde de 300 mm de ancho con conectores de presión, para utilizar con el Túnel de Viento Subsónico AF1450.
