CALIBRACIÓN DEL MEDIDOR DE FLUJO

CALIBRACIÓN DEL MEDIDOR DE FLUJO

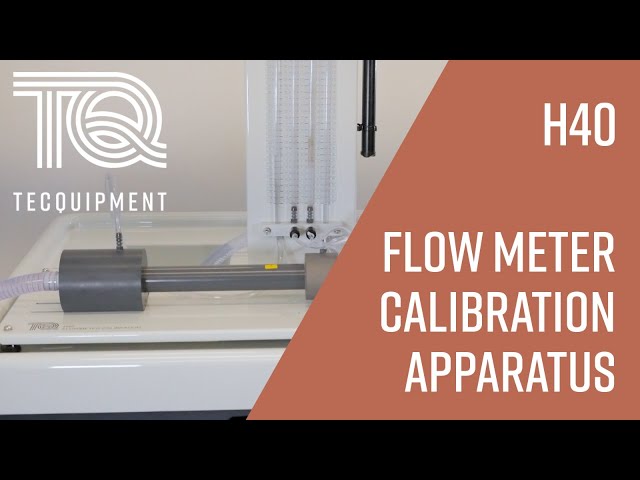

Para su uso por todo tipo de estudiantes de Ingeniería, el aparato de calibración del medidor de flujo compara y muestra la precisión, así como el uso de los medidores de flujo fundamentales. El medidor de flujo de boquillas (incluido) o cualquiera de los medidores de flujo opcionales, se ajustan rápida y fácilmente entre los adaptadores en la unidad base del aparato. Cuatro manómetros rellenos de agua muestran las diferencias de presión en el medidor de flujo y en todo el conjunto del medidor. Los manómetros tienen un colector común equipado con una válvula de aire. Los estudiantes usan la bomba manual (incluida) para aumentar la presión de aire en el colector. Esto 'compensa' la medición del manómetro (ajusta el punto de referencia). El tubo recto (incluido) da una comparación de las verdaderas pérdidas de presión causadas por los medidores de flujo. El medidor de flujo de tubo de Pitot opcional (H40A), también mostrará el perfil de velocidad en una tubería. Esto ayuda a explicar la "capa límite" y la fricción superficial en tuberías y canales de flujo.
