CELDAS FOTOVOLTAICAS

CELDAS FOTOVOLTAICAS

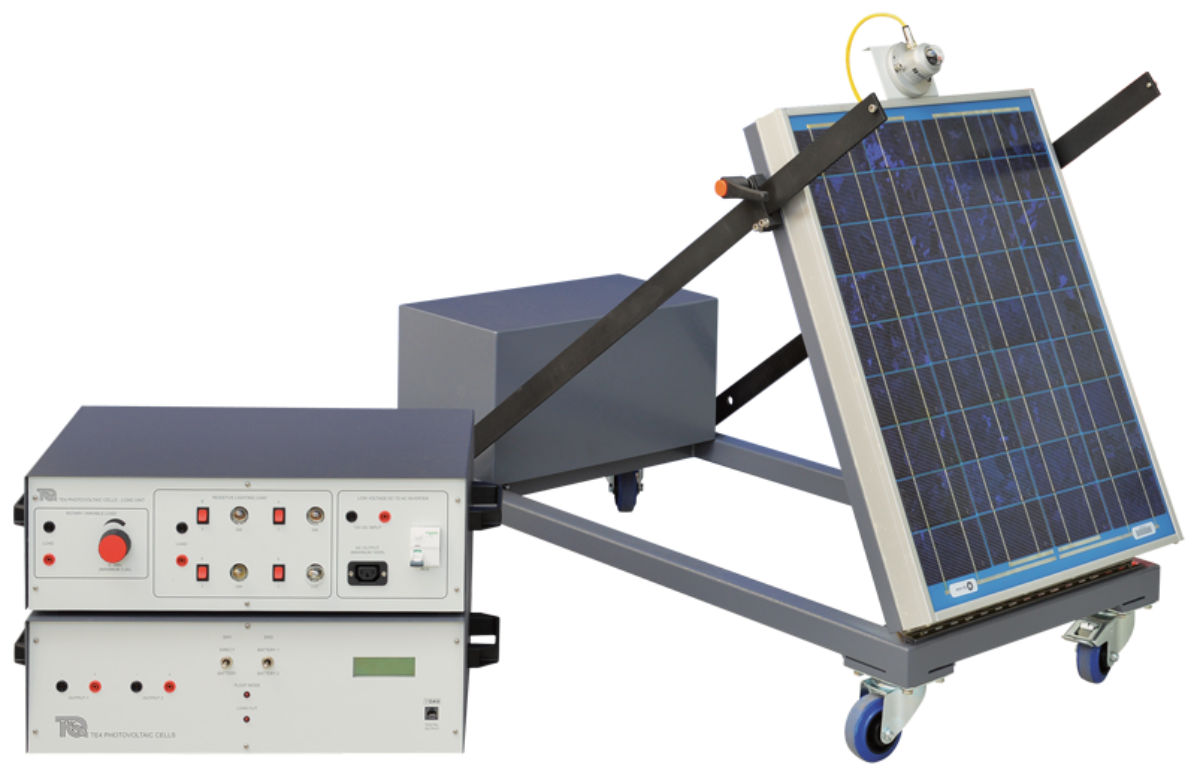

Muestra a los estudiantes cómo funciona una matriz de celdas fotovoltaicas y un sistema de almacenamiento de baterías. Utiliza un panel solar comercialmente disponible, fabricado con celdas de alta eficiencia. El panel solar está en una rueda, Armazón ligero que permite el ajuste del ángulo del panel, en relación con el sol. Un solarímetro en el marco mide la radiación incidente. El panel recarga una selección de dos baterías a través de un controlador de carga. El controlador de carga recarga la batería a la velocidad de carga correcta, sin dañar la batería. El armazón tiene una batería de alto rendimiento de ciclo profundo en una caja de almacenamiento. El equipo también incluye una segunda batería de menor capacidad. Esto permite a los estudiantes examinar el ciclo de carga y descarga del sistema, en una sesión típica de laboratorio. Un módulo de control contiene el controlador de carga. El módulo de control tiene pantallas digitales y muestra el panel y el rendimiento de almacenamiento de la batería. Tiene indicadores para mostrar cuándo el regulador de carga está en modo flotante y modo de corte de carga. También tiene dos salidas de energía. La salida 1 permite la conexión directa de cargas externas a la matriz solar, para experimentos de carga directa. La salida 2 permite la conexión a través del controlador de carga para mostrar cómo funciona con una carga y una batería. Una unidad de carga separada incluye:

• Una carga resistiva variable para mostrar el rendimiento de la batería.
• Un inversor para mostrar la conversión práctica a voltajes alternos.
• Cuatro lámparas conmutables para mostrar una aplicación práctica.

El equipo funciona con el Sistema Versátil de Adquisición de Datos de TecQuipment (VDAS-B, no incluido). El Sistema Versátil de Adquisición de Datos de TecQuipment permite la captura precisa de datos en tiempo real, monitoreo, visualización, cálculo y gráficos de todas las lecturas importantes en una computadora.
