JUEGO DE TUBERÍA DE FLUJO Y BOQUILLA

PDF datasheet
Un Juego de Tuberías de Flujo y Boquillas, para montaje en el conjunto de pruebas del ventilador MFP106.

OR CALL US TO DISCUSS+44 1159 722 611

JUEGO DE TUBERÍA DE FLUJO Y BOQUILLA

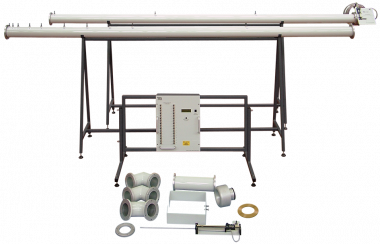

Un Juego opcional de Tuberías de Flujo y Boquillas, para el Módulo de Ventilador Centrífugo (MFP106). Este Juego incluye dos tuberías de longitud larga, de paredes lisas con múltiples conectores de presión y una conexión de Pitot. Las tuberías se conectan a la entrada del MFP106 (la boquilla de entrada estándar se mueve), por lo que se convierte en un ventilador de succión para las pruebas en las tuberías. Las conexiones de la tubería van conectadas a una pantalla de presión múltiple (suministrada con el juego). Los múltiples conectores de presión a lo largo de las tuberías, permiten medir la caída de presión y por lo tanto las pérdidas a lo largo de ellas. El juego incluye tres accesorios diferentes: dos codos y una curva, que se ajustan entre los tubos largos, para probar la caída de presión y por lo tanto la pérdida causada por el accesorio. Una sonda se monta en el conjunto, de modo que se mueve axialmente a través de una boquilla adicional para medir su perfil de presión axial. Una conexión de Pitot, se ajusta al final de una de las tuberías largas, para permitirle medir el perfil de velocidad a través de la tubería y calcular el flujo teórico. Esto permite una comparación con el flujo encontrado desde la boquilla estándar MFP106 y la placa de orificios incluida con el juego.
  • Perfil de presión axial a lo largo de una boquilla
  • Perfil de velocidad a través de una tubería
  • Pérdidas en tuberías rectas
  • Pérdidas en curvas y codos (accesorios)
  • Flujo a través de un orificio.
