PSL60 - Experimento

CONVERTIDORES DE TIRISTOR Y DIODO

Una ayuda versátil de la enseñanza, para investigar los principios y las aplicaciones de los diodos y de los convertidores de los tiristores.
PDF datasheet

OR CALL US TO DISCUSS +44 1159 722 611

Description

CONVERTIDORES DE TIRISTOR Y DIODO

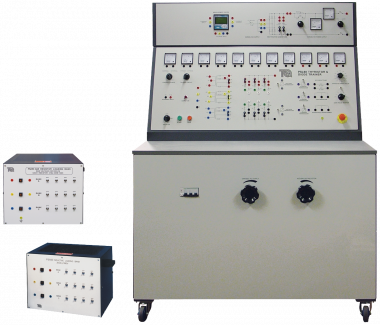

El Tiristor y el Diodo entrenador es una ayuda versátil de la enseñanza. Explora los principios y aplicaciones de los tiristores, los diodos y los convertidores. El panel de control tiene diagramas de imitación claros con enchufes. Los estudiantes usan cables cubiertos (incluidos) para conectar las diferentes partes de los circuitos. Las partes incluyen tiristores, diodos, inductores, transformadores y condensadores modulados. Una combinación de medidores analógicos y un medidor digital multifunción mide las corrientes y tensiones en los circuitos. Los transformadores de múltiples derivaciones dan una selección de voltajes alternos monofásicos y trifásicos, para la conexión a los diodos y tiristores. Un transformador de interfase de toma central muestra el efecto de reducir las corrientes de circulación en los circuitos rectificadores. Un inductor de carga muestra el efecto de la inductancia al modular la ondulación de CA en los circuitos rectificadores. Los fusibles de ruptura rápida del panel de control, protegen el lado de la carga de los circuitos experimentales. Los estudiantes usan controles en la parte inferior del panel, para ajustar la tensión de alimentación de CA y la resistencia al lastre durante los experimentos. Para los experimentos con tiristores, los estudiantes pueden seleccionar una fuente externa o interna, para disparar las puertas de los tiristores. Un control variable retarda el impulso de disparo de la puerta, para demostraciones claras del efecto del retardo de disparo en armónicos y potencia de salida de formas de onda. Los transductores permiten a los estudiantes conectar un osciloscopio (incluido) para mostrar y comparar los pulsos de puerta, con la potencia de salida de forma de onda. TecQuipment suministra este producto con tres bancos de carga: dos resistivos (PSA50) y uno inductivo (PSA60). También Incluye un osciloscopio de dos canales (OS2).

Learning outcomes

  • Circuitos rectificadores de diodos monofásicos y polifásicos
  • Circuitos de puente de tiristores totalmente controlados, monofásicos y trifásicos
  • Control monofásico de CA mediante tiristores
  • Armónicos rectificadores, métodos de modulado de salida y operación invertida
  • Efectos de conmutación en rectificadores polifásicos y monofásicos.
