VDAS EC1000 - Experimento

TORRES DE ENFRIAMIENTO

PDF datasheet
Demuestra las características operativas de una torre de enfriamiento por evaporación.

OR CALL US TO DISCUSS0115 972 2611

TORRES DE ENFRIAMIENTO

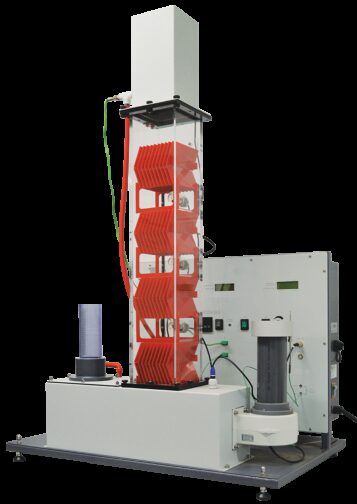

Este producto es de bajo mantenimiento, de montaje en banco y contiene un tanque de agua caliente, una bomba, un ventilador de conducto y un panel de instrumentos. Cada columna de enfriamiento se ajusta con seguridad al tanque de agua caliente. Un controlador electrónico garantiza una temperatura constante del agua caliente durante las pruebas. La bomba centrífuga suministra el agua caliente a una boquilla de pulverización, en la parte superior de la columna. El agua se rocía en la columna, pasando por encima del "empaque" dentro de la columna y volviendo al tanque de agua caliente. El ventilador dirige el aire hacia arriba a través de la columna en contra flujo al agua, extrayendo el calor. Los sensores electrónicos miden el flujo del aire y del agua, la humedad, las presiones y las temperaturas en puntos clave, mostrados claramente en pantallas multilíneas. Esto proporciona todas las mediciones necesarias para comprender la operación de la torre de enfriamiento por evaporación. Los controles para los circuitos del ventilador y del agua permiten a los estudiantes ajustar los caudales para una gama completa de experimentos. Un tubo transparente por encima del tanque de agua caliente permite al usuario medir el agua perdida por evaporación. El aparato de Torre de Enfriamiento viene con una torre como estándar, para la experimentación de la base. Para la comparación y experimentos adicionales, TecQuipment ofrece cuatro columnas de enfriamiento opcionales. Dos tienen diferente diseño interno o "densidad de empaquetamiento", para una comparación del rendimiento de refrigeración. La tercera columna tiene las mismas dimensiones que las tres primeras pero no tiene empaquetamiento. Esta columna puede mostrar enfriamiento de caída libre (una torre de pulverización). También permite al usuario insertar otros materiales de empaquetamiento (no suministrados). La cuarta columna mide la eficacia del enfriamiento por evaporación, en tres etapas intermedias durante la transferencia de calor de agua a aire. Cada columna es de material acrílico transparente de alto grado. Esto permite al usuario ver el proceso completo, incluyendo la distribución de agua y la disposición del empaquetamiento. El equipo no necesita un ordenador, ya que las pantallas muestran todas las mediciones. Sin embargo, TecQuipment ha incluido el potente Sistema Versátil de Adquisición de Datos VDAS®, dentro del producto. Cuando se conecta a una computadora apropiada (no se proporciona), VDAS® recoge y muestra datos precisos y en tiempo real de forma rápida y sencilla. También muestra gráficos psicométricos en vivo.
Cómo influyen las variables clave en el rendimiento de una torre de enfriamiento, incluyendo:
  • Variación del caudal de agua
  • Variación del caudal de aire
  • Densidad y arreglo del empaquetamiento
  • Variación de la temperatura del agua
  • Energía y balance de masas.
