AF12 - Experimento

FUERZA DE ARRASTRE

PDF datasheet
Un módulo experimental para usar con el Banco de Flujo de Aire AF10 (no incluido) para proporcionar experimentos que midan y comparen los efectos de la fuerza de arrastre sobre objetos montados en una corriente de aire que tienen la mismo área frontal proyectada pero de forma diferente. Facilidades inlcuidas para comparar los métodos de medición de la fuerza de arrastre.

OR CALL US TO DISCUSS+44 1159 722 611

FUERZA DE ARRASTRE

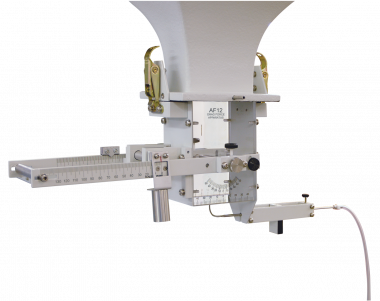

Este sencillo pero exhaustivo experimento consiste en un conducto transparente en la parte trasera y frontal. El frente tiene escalas impresas en él para colocarle en estas varias partes durante los experimentos. Un tubo de Pitot y un simple balance de masa están unidos al exterior del conducto para las medidas de velocidad de la estela y de arrastre directo respectivamente. Viene en tres modelos todos de la misma área frontal:
  • Un cilindro con un transportador, y un roscado de presión en su pared exterior
  • Una placa plana
  • Una forma aerodinámica simétrica con perfil NACA.
Todos los modelos encajan en los brazos del balance de masa para los experimentos de medición de trayectoria y de medición directa. Para los experimentos de distribución de la presión del cilindro, los brazos del balance de masa pueden girar libremente del conducto y el modelo del cilindro se instala directamente entre las paredes del conducto. Tanto el tubo de Pitot como el cilindro roscado se conectan al manómetro AF10 A (accesorio) a través de tubos flexibles provistos de acoplamientos de liberación rápida.
  • Determinación del coeficiente de resistencia por medición de la distribución de presión alrededor del cilindro.
  • Determinación del coeficiente de arrastre por el paso de la estela.
  • Determinación del coeficiente de arrastre alrededor del cilindro por medición directa y comparación con los resultados obtenidos por distribución de presión y paso de la estela. Medición directa y comparación del coeficiente de resistencia entre un cilindro, la placa plana y el perfil aerodinámico.
FUERZA DE ARRASTRE
SUPPORTING PRODUCTS
AF10 - Base Unit

Un banco completamente móvil para proporcionar a las instalaciones de un flujo básico de aire y permitir una amplia gama de investigaciones prácticas del flujo de aire. Apto para trabajos de demostración, en laboratorios y proyectos a nivel básico.

AF10A - Ancillary
Este es un manómetro de agua de 14 tubos multi-rango para su uso con el Banco de Flujo de Aire AF10 (no incluido)
AF1300A - Experiment

Un modelo de cilindro con un punto simple de conexión de presión, para su uso con el Túnel de Viento Subsónico AF1300.

AF1300D - Experiment

Un juego de dos superficies sustentadoras de la sección NACA0012, de 150 milímetros, acorde para el uso con el Túnel de Viento Subsónico AF1300.

AF1300E - Experiment

Una placa plana de 100 mm de diámetro para usar con el túnel de viento subsónico AF1300.

AF1300J - Experiment
Cinco modelos de investigación de resistencia, para uso con el Túnel de Viento Subsónico AF1300 de TecQuipment - una forma aerodinámica, una esfera, un hemisferio, una esfera "rugosa" y una placa plana. Todos los modelos tienen un área frontal de 50 mm para facilitar la comparación.
AF1450A - Experiment
Un modelo de cilindro con un punto de conexión de presión simple, para su uso con el Túnel de Viento Subsónico AF1450.
AF1450D - Experiment
Un juego de dos superficies sustentadoras, ambos del perfil NACA0012 y 150 milímetros acorde para el uso con el Túnel de Viento Subsónico AF1450.
AF1450E - Experiment
Una placa plana de 100 mm de diámetro para usar con el Túnel de Viento Subsónico AF1450.
AF1450J - Experiment
Cinco modelos de investigación de rozamiento, para uso con el Túnel de Viento de TecQuipment AF1450 - una forma aerodinámica, una esfera, un hemisferio, una esfera "rugosa" y una placa plana. Todos los modelos tienen una área frontal de 50 mm para facilitar la comparación.
