TE15 - Experimento

ENERGÍA ABSORBIDA EN LA FRACTURA

PDF datasheet
Un probador de impacto de barra con muesca de montaje, en un banco a pequeña escala, para proporcionar a los estudiantes una introducción efectiva y segura en técnicas de pruebas de impacto de materiales de uso común, como Izod o Charpy.

OR CALL US TO DISCUSS+44 1159 722 611

ENERGÍA ABSORBIDA EN LA FRACTURA

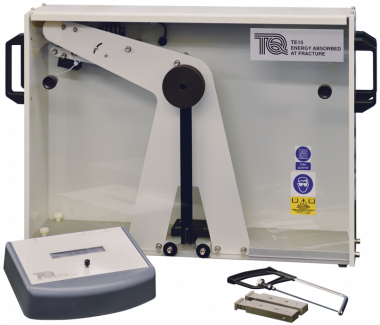

Probador de impactos de pequeña escala, de barra con muesca para montaje en banco. El equipo proporciona una introducción efectiva, conveniente y segura a los principios de las técnicas más comunes de pruebas de impacto, permitiendo investigaciones sobre la resistencia de los materiales a la propagación de grietas. El aparato consta de una unidad principal, una unidad de instrumentación y una fuente de alimentación. La unidad principal consiste en un péndulo soportado por cojinetes de baja fricción, en un armazón rígido. La disposición de un eje de giro, incluye un codificador angular para medir la posición angular del péndulo, sobre su rango de movimiento. El aparato está completamente encerrado con una protección entrelazada que cubre todas las partes móviles. Las patas ajustables en la base de la unidad, permiten una nivelación precisa del equipo. Para realizar una prueba, los estudiantes levantan el péndulo a la posición inicial, donde es sostenido por un electroimán. A continuación, sujetan una muestra en un soporte, que por seguridad tiene ranuras en la base del marco, en el punto más bajo de la oscilación del péndulo. La unidad de instrumentación separada, controla la liberación del péndulo y mide y muestra su posición angular antes y después del impacto. La unidad también muestra directamente la energía absorbida por el impacto en Joules. El equipo está diseñado para fracturar muestras de acero al carbono, latón, cobre o aluminio. Se incluyen las longitudes de cada uno de estos materiales, junto con una sierra para metales y una plantilla de corte, para permitir la fabricación económica y conveniente de muestras para prueba. La plantilla de corte asegura la repetitividad de la posición de la muesca, en cada muestra y por lo tanto, comparaciones válidas de los resultados de la prueba. El equipo se suministra con una guía completa del usuario que incluye la descripción del equipo y la especificación técnica, instalación y montaje, la teoría de fondo, los procedimientos de experimento con resultados e instrucciones de mantenimiento.
VIDEO
  • Introducción a los principios de los métodos comunes de ensayo de impacto, como las pruebas Izod y Charpy
  • Investigaciones sobre la resistencia de materiales a la propagación de grietas.
