H4 - Experimento

FLUJO A TRAVÉS DE UN ORIFICIO

PDF datasheet
Un aparato para estudiar el flujo de agua a través de un orificio montado verticalmente.

OR CALL US TO DISCUSS+44 1159 722 611

FLUJO A TRAVÉS DE UN ORIFICIO
El aparato de Flujo a Través de un Orificio de TecQuipment, permite a los estudiantes medir:
  • Disminución del flujo
  • Contracción de la corriente
  • Pérdida de energía

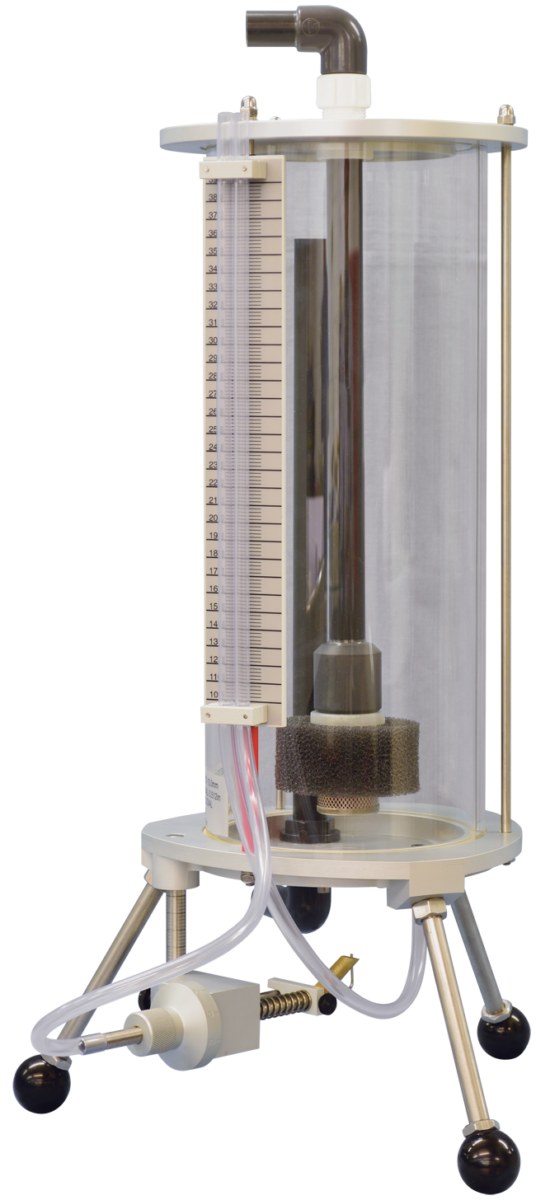

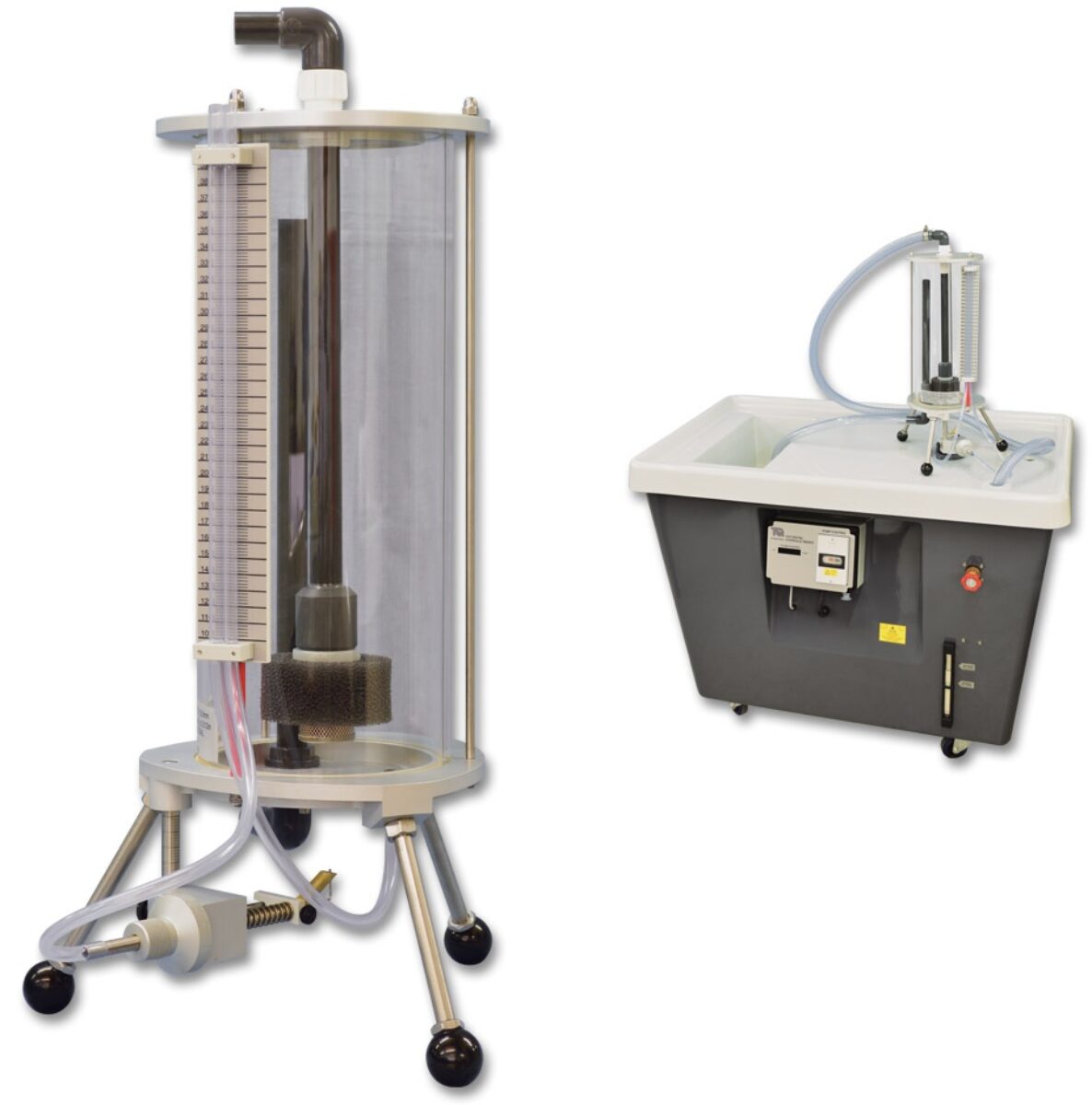

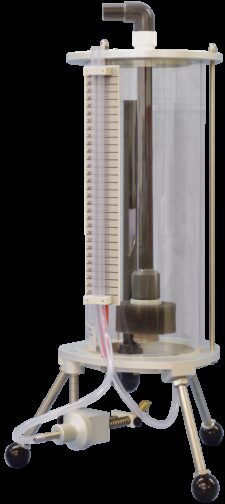

Éstas medidas las encuentran cuando el agua pasa por un orificio. Los estudiantes también pueden usar el aparato para estudiar diferentes formas de orificio (orificios adicionales están disponibles por separado). El aparato funciona con cualquiera de los bancos hidráulicos de TecQuipment (H1 o H1D, disponibles por separado) y se acomodan en la mesa de trabajo del banco hidráulico. El equipamiento tiene un depósito cilíndrico transparente, con un montaje en la base para diferentes orificios. TecQuipment suministra al aparato un orificio de borde afilado ya montado. El agua fluye en el tanque desde el banco hidráulico a través de un difusor ajustable. El caudal y la tubería de desbordamiento fijan el nivel del agua. Para cambiar el nivel en el tanque (y por lo tanto el cabezal de agua en el orificio), los estudiantes ajustan el flujo al difusor. El agua sale del tanque a través del orificio. El chorro que sale del orificio, se descarga en el tanque de medición del banco hidráulico. Los manómetros miden el cabezal de agua total en el orificio y debajo del chorro. Un conjunto transversal sostiene un tubo de Pitot, que los estudiantes pueden colocar en cualquier parte del chorro. Una hoja afilada mide con precisión el diámetro del chorro. Esto permite que los estudiantes encuentren el coeficiente de contracción.
VIDEO
Investigaciones en una variedad de orificios sobre una gama de caudales, incluyendo:
  • Determinación de los coeficientes de contracción y velocidad
  • Cálculo del coeficiente de descarga
  • Determinación del coeficiente real de descarga y comparación con los valores calculados
  • Determinación de los diversos coeficientes sobre un rango de caudales para mostrar la influencia del número de Reynolds

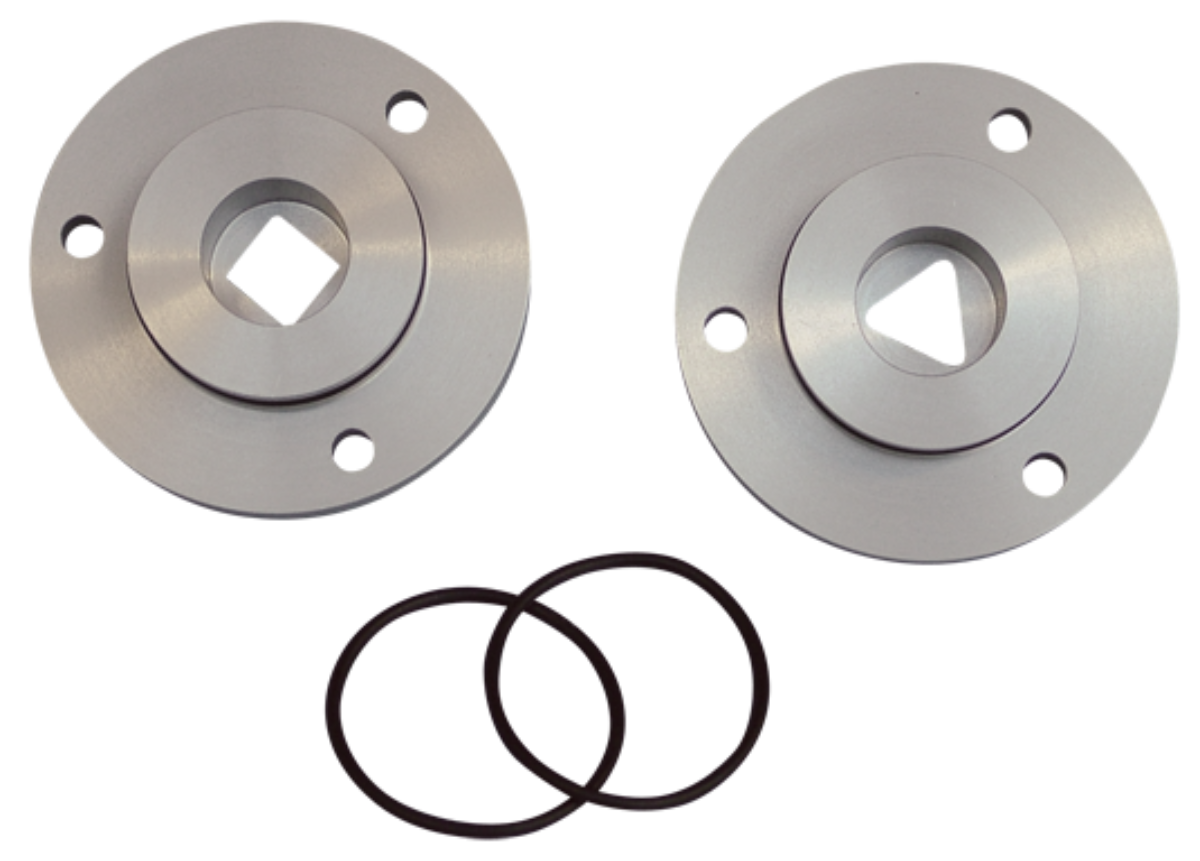

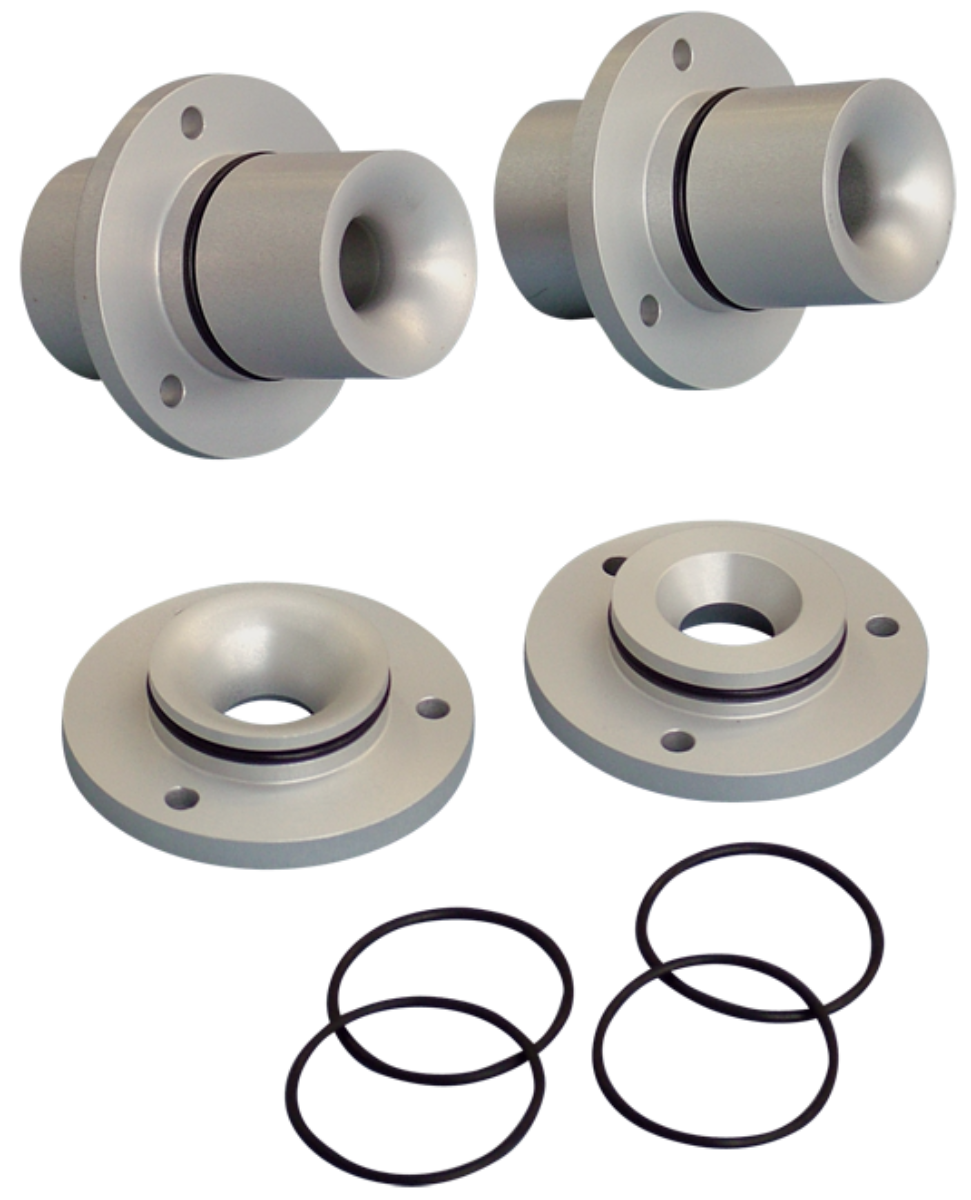

  • Estudio de las características de los diferentes orificios (necesidades de los productos auxiliares H4A).
