TRAYECTORIA DE CHORRO Y FLUJO DE ORIFICIO

PDF datasheet
Un aparato para permitir un estudio completo de la descarga a través de un orificio o boquilla montado verticalmente o los perfiles de trayectoria de un orificio o boquilla montados horizontalmente.

OR CALL US TO DISCUSS+44 1159 722 611

TRAYECTORIA DE CHORRO Y FLUJO DE ORIFICIO

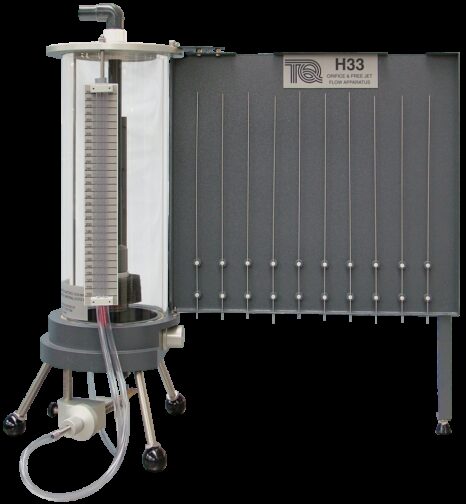

La Trayectoria y el Flujo del Chorro del aparato TecQuipment a través de un orificio, permite que los estudiantes midan:
  • Disminución del flujo
  • Contracción de la corriente
  • Pérdida de energía
Ellos realizan estas mediciones como descargas de agua en cuatro boquillas intercambiables, montadas verticalmente con diferentes diseños de orificios de garganta. También permite a los estudiantes estudiar los perfiles de las trayectorias de los chorros de agua de las boquillas, cuando se montan horizontalmente. El equipo es para su uso con un banco hidráulico (H1 o H1D, disponible por separado) y se soporta en la mesa de trabajo del banco hidráulico. El aparato tiene un depósito cilíndrico transparente, con un montaje en la base para las boquillas. Las boquillas se ajustan a la unidad para descargar el agua verticalmente (hacia abajo) u horizontalmente dependiendo del experimento a que tenga lugar. Estas son fácilmente intercambiables. El agua fluye en el tanque desde el banco hidráulico a través de un difusor ajustable. El caudal y la tubería de desbordamiento fijan el nivel del agua. Para cambiar el nivel en el tanque (y por lo tanto la cabeza en el orificio), los estudiantes ajustan el flujo al difusor. El agua sale del tanque a través de las boquillas. El chorro que sale del orificio se descarga en el tanque de medición del banco hidráulico. Los manómetros miden el cabezal de agua total en el orificio y debajo del chorro. Un montaje transversal permite a los estudiantes colocar un tubo de Pitot en cualquier parte del chorro. Una hoja afilada mide con precisión el diámetro del chorro. Esto permite que los estudiantes encuentren el coeficiente de contracción. Para medir la trayectoria de los chorros, la base del tanque incluye un montaje horizontal para las boquillas. Los estudiantes usan un tapón para sellar la base de la unidad. A continuación, utilizan el tablero de trazado y pines de profundidad calibrados, para trazar la trayectoria del chorro en papel cuadriculado.
  • Determinación de los coeficientes de contracción y velocidad.
  • De ahí el cálculo del coeficiente de descarga.
  • Determinación del coeficiente de descarga real mediante la medición del caudal para su comparación con el valor calculado.. Determinación de lo anterior sobre un intervalo de caudales para mostrar la influencia del número de Reynolds.
  • Determinación de características de descarga (trayectoria de chorro) para un orificio montado a un lado de un tanque vertical y su comparación con una teoría simple.
TRAYECTORIA DE CHORRO Y FLUJO DE ORIFICIO
SUPPORTING PRODUCTS
H1F - Base Unit
Proporciona un suministro controlado de recirculación de agua y un caudalímetro preciso para experimentos de mecánica hidráulica y de fluidos.
H4 - Experiment
Un aparato para estudiar el flujo de agua a través de un orificio montado verticalmente.
