VDAS SM1007 - Experimento

CILINDRO DELGADO

PDF datasheet
Un aparato de montaje en un banco, para permitir que las tensiones y tensiones de un cilindro de pared delgada presurizado sean investigadas y analizadas.

OR CALL US TO DISCUSS+44 1159 722 611

CILINDRO DELGADO

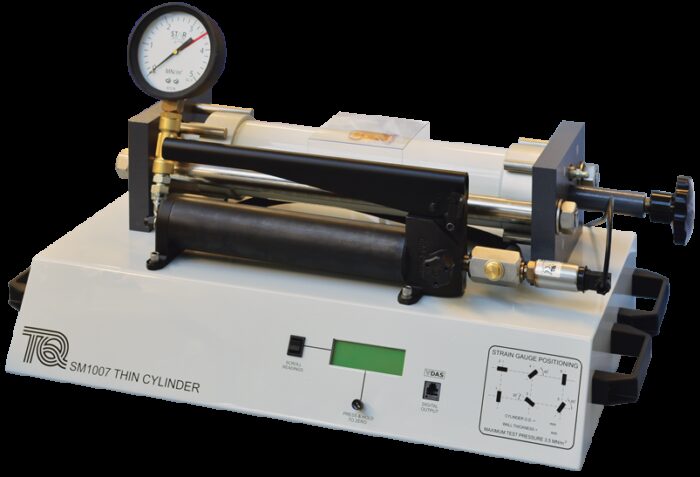

El aparato Cilindro Delgado de TecQuipment, permite a los estudiantes realizar experimentos que examinan el estrés y la tensión en un cilindro de paredes delgadas. Muestra claramente los principios, teorías y técnicas analíticas, y proporciona un apoyo efectivo y práctico a los estudios. Una base robusta contiene todas las partes del aparato del cilindro delgado. Esto forma un producto compacto, ideal para su uso en un banco de trabajo. El aparato consiste en un cilindro de aluminio de pared delgada, sostenido en una estructura robusta. El bastidor sostiene el cilindro de manera que está libre para moverse a lo largo de su eje. El cilindro contiene aceite. Para tensar el cilindro, los estudiantes usan la bomba manual hidráulica para presurizar el aceite. Los medidores de deformación en la superficie del cilindro miden la deformación, mientras que un medidor y un sensor electrónico miden la presión hidráulica. Los estudiantes pueden medir tensiones con el cilindro en dos 'condiciones finales':
  • Extremo abierto: el cilindro no tiene carga axial, por lo que no hay tensión axial directa. o
  • Extremo cerrado: el cilindro tiene cargas axiales, por lo que existe un esfuerzo axial directo.

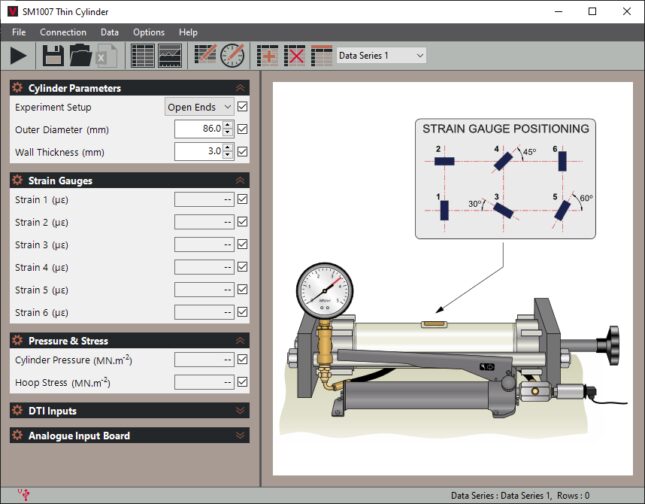

Los estudiantes usan una rueda de mano en la estructura, para establecer estas condiciones finales. Para realizar experimentos, los estudiantes eligen condiciones cerradas o de extremo abierto. Ajustan los medidores a cero y utilizan la bomba para presurizar el cilindro. Toman lecturas en varias etapas mientras aumentan la presión. Los resultados se pueden tomar a mano usando la pantalla incorporada y el manómetro, y los resultados se trazan a mano. Alternativamente, los estudiantes pueden usar el Sistema Versátil de Adquisición de Datos (VDAS®) opcional de TecQuipment para capturar los datos y trazar los gráficos relevantes y exportar datos. A continuación, comparar sus resultados con los cálculos realizados utilizando la teoría del esfuerzo y la tensión. Una guía del usuario se suministra con el aparato de Cilindro Delgado. La guía incluye detalles completos del equipo, procedimientos detallados del experimento, teoría y resultados. Para pruebas rápidas y confiables, TecQuipment puede suministrar VDAS® que proporciona una captura de datos en tiempo real precisa, monitoreo y visualización, cálculo y gráficos de todas las lecturas importantes en una computadora.
VIDEO
  • Tensión longitudinal, tensión de aro (o circunferencial), tensión radial y tensión biaxial
  • El comportamiento del cilindro en condiciones de apertura y cierre
  • El uso de extensómetros
  • La relación de deformación de tensión y el valor del módulo de Young para el material del cilindro
  • Esfuerzo y esfuerzo indirectos
  • El valor de la relación de Poisson para el material del cilindro
  • El uso del círculo de Möhr para calcular la deformación por cizallamiento en cualquier posición en el cilindro
  • El uso del método de superposición para encontrar las deformaciones principales
  • El efecto del sistema de tensión biaxial
  • Fuentes de error en sus experimentos.
