APARATO DE VIGA

APARATO DE VIGA

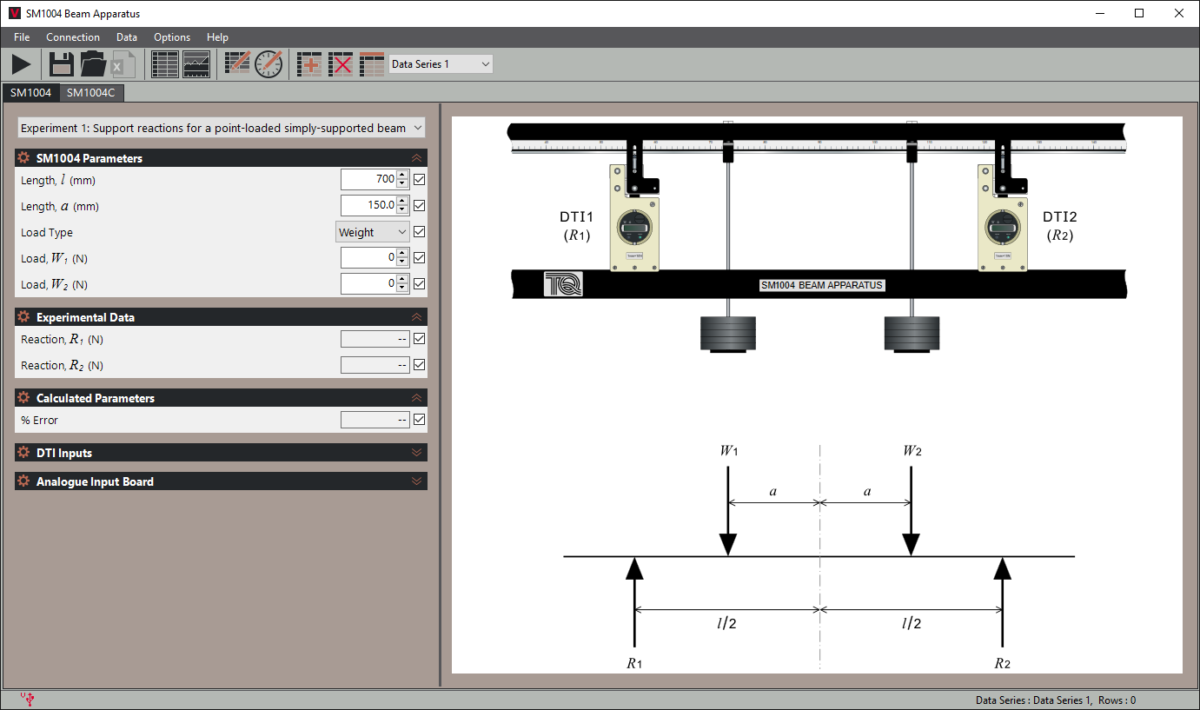

El Aparato de Viga permite una amplia gama de experimentos, para cubrir prácticamente todos los requisitos de cursos relacionados con el doblado de vigas. La unidad básica proporciona facilidades para soportar vigas de apoyo simples, empotradas y de hundimiento, aplicando cargas puntuales y midiendo reacciones de apoyo y desviaciones de viga. Incluye cinco diferentes vigas de prueba. Un paquete adicional de diez vigas de muestras (SM1004A) está disponible para experimentos posteriores. El Aparato de Viga puede usarse para un número casi ilimitado de experimentos, que van desde la determinación del módulo elástico para vigas de diferentes materiales, hasta el estudio de vigas continuas con cualquier carga. Se ha tenido mucho cuidado en la fase de diseño, para garantizar la máxima flexibilidad y facilidad de uso. La estructura principal del aparato, consiste en un travesaño superior que lleva escalas graduadas y dos miembros inferiores atornillados a piernas en ‘T’ para formar un conjunto rígido. Las tres células de carga y el pilar de soporte en voladizo se deslizan a lo largo de los elementos inferiores y pueden sujetarse firmemente en cualquier posición. Las células de carga tienen una lectura digital directa y cada una está equipada con un borde afilado, de acero endurecido que se puede ajustar para establecer el nivel inicial o para simular un soporte de hundimiento. Los pasadores de bloqueo pueden convertir cada célula de carga, en un soporte rígido cuando sea necesario. El soporte en voladizo es un pilar rígido con una disposición de sujeción robusta para sostener las vigas, cuando se requieren condiciones extremas incorporadas. Cuatro soportes de peso y un conjunto de pesos, se suministran para aplicar cargas estáticas. Tres indicadores digitales miden todas las deflexiones de la viga. Los indicadores se montan sobre soportes magnéticos que se deslizan a lo largo del travesaño superior. Los indicadores, los portadores, las células de carga y las perchas de peso tienen cursores, que se registran en la báscula (situada en el travesaño superior), para asegurar un posicionamiento fácil y preciso. Todos los indicadores digitales y celdas de carga tienen tomas y cables para la conexión al Sistema Versátil de Adquisición de Datos (VDAS®) opcional de TecQuipment. Las vigas de prueba estándar están en tres grosores e incluyen tres materiales diferentes. Son los adecuados para la gama completa de experimentos, que cubren diferentes configuraciones de carga y soporte. El conjunto opcional de vigas, proporciona experimentos en diferentes tipos de viga incluyendo vigas compuestas, de canal y no uniformes de diversos materiales. El Aparato de Viga viene completo con el manual de laboratorio " Análisis Estructural y de Estrés " de T H G Megson, y una guía de usuario completa. Para las pruebas rápidas y confiables, el VDAS® opcional de TecQuipment, proporciona una captura de datos en tiempo real precisa, monitoreo y visualización, cálculo y gráficos de todas las lecturas importantes en una computadora.
