ES4 - Experimento

EQUIPO DE DEFORMACIÓN DE VIGAS

PDF datasheet
Muestra la deformación o deflexión de vigas de diferentes materiales y dimensiones, sujetos sobre diferentes soportes.

OR CALL US TO DISCUSS+44 1159 722 611

EQUIPO DE DEFORMACIÓN DE VIGAS

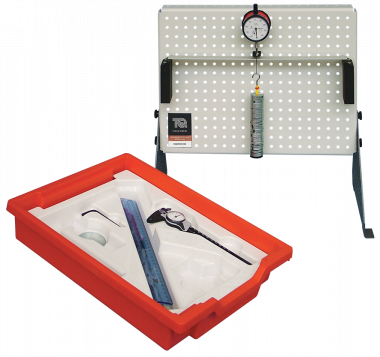

Este versátil equipo forma parte de una serie que permite muchos experimentos utilizando diferentes arreglos de sus partes. Los estudiantes, maestros o conferencistas encajan las partes del equipo en el Panel de Trabajo (ES1) (suministrado por separado) para estudiar o mostrar un tema de ciencias de Ingeniería. Este equipo incluye diferentes vigas y bloques de fijación. Los bloques de fijación funcionan como abrazaderas o soportes de cuchilla. Sujetan las vigas de diferentes maneras, tales como un voladizo, acoplado simple, fijo (acoplado) y un voladizo apoyado. Los estudiantes montan una viga en los soportes y añaden pesos para cambiar las vigas. Un indicador de marcación exacto mide la deformación en el punto de carga. La elección de diferentes vigas permite experimentos adicionales, mostrando las relaciones entre la deflexión o deformación de la viga y el valor 'I' (segundo momento de área). También permiten comparaciones de diferentes materiales de la viga y cómo afecta la deformación o deflexión, introduciendo el módulo de Young. Los estudiantes también usan el voladizo para los experimentos fáciles que demuestran la relación entre la longitud de la viga y su deformación o deflexión. TecQuipment suministra un CD-ROM con el Panel de Trabajo (ES1). Incluye todas las hojas de trabajo, notas de orientación y notas del conferencista (con respuestas), necesarias para los experimentos típicos con cada equipos. La selección de piezas en los equipos y la elección de los puntos de fijación en el panel de trabajo significa que los profesores o conferencistas pueden extender los experimentos a un rango aún mayor.
  • Longitud y deformación o deflexión de la viga
  • Material de la viga y deformación o deflexión (Módulo de Young)
  • valor y deformación o deflexión del "I" de la viga
  • Soportes y deformación o deflexión de viga (un voladizo, voladizo apoyado, viga fija y apoyada simple).
blog post
Thomas Young: Young’s Modulus

Today we celebrate the contribution that Thomas Young made to the field of engineering, born exactly 245 years ago in 1773 (13 June 1773 – 10 May 1829).

Read the full blog post here.

EQUIPO DE DEFORMACIÓN DE VIGAS
SUPPORTING PRODUCTS
ES1 - Base Unit
Panel de trabajo de múltiples posiciones para uso con los Equipos de Ingeniería de TecQuipment
VDAS SM1004 - Experiment
Un aparato de viga montado en el banco para permitir a los estudiantes investigar las deflexiones y reacciones en vigas simplemente soportadas y en voladizo.
STR13 - Experiment
Un aparato experimental para permitir a los estudiantes investigar las propiedades de las vigas estáticamente indeterminadas y continuas.
STR4 - Experiment
Un aparato experimental que permite a los estudiantes investigar la deflexión y la estabilidad de estructuras de viga y viga en voladizo.
TE16 - Experiment
Un aparato de doblado de 3 puntos de montaje en un banco, para permitir investigaciones sobre la rigidez en la flexión de diferentes materiales de la misma sección transversal (Módulo de Young - Rigidez) y la rigidez de un material único con diferentes geometrías de sección transversal (Segundo Momento de Área – Valor ‘I’).
SM1000G - Experiment
Prueba del Resorte de Lámina, bordes de cuchilla y accesorios para permitir las pruebas de flexión del resorte de lámina y de viga con la Máquina de Prueba Universal de TecQuipment (SM1000).
