TM163 - Experimento

CENTRO DE PERCUSIÓN

PDF datasheet
Un aparato experimental que muestra a los estudiantes cómo calcular y encontrar el centro de percusión de un péndulo compuesto.

OR CALL US TO DISCUSS+44 1159 722 611

CENTRO DE PERCUSIÓN
Este producto forma parte de una gama que explora las vibraciones libres en sistemas simples de "un grado de libertad". Introduce a los estudiantes a términos científicos clave tales como:
  • Movimiento armónico simple (SHM) y periodo de oscilación
  • Radio de giro
  • Centro de gravedad
  • Centro de percusión (CoP) y el ‘punto justo'
  • Reacciones de impacto

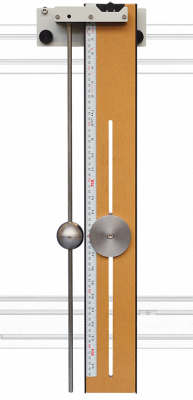

Este producto se adapta al Armazón de Prueba robusto (TM160) para el estudio o la demostración. Un centro de percusión también puede ser llamado el "punto justo" del impacto de una pelota contra un bate o raqueta. Esta es la posición del impacto, que no permite ninguna reacción en la mano del usuario, que de otro modo crearía shocks incómodos en su brazo y muñeca. Este producto incluye un péndulo de metal para proporcionar la fuerza de percusión, (una pelota) y un péndulo de madera para absorber el impacto. El péndulo de madera forma una masa suspendida, similar a un bate sostenido bajo la mano. Una plataforma se fija en la parte superior del armazón de prueba. La plataforma suspende el péndulo fijo de varilla de metal y la esfera pesada, junto al péndulo de madera. Los cojinetes auto-alineables sostienen el péndulo de metal, para permitir solamente el movimiento rotatorio. Los bordes afilados de acero endurecido, descansan sobre una superficie lisa en la plataforma, suspendiendo el péndulo de madera. Estos permiten que el péndulo de madera gire sobre su eje libremente, mientras que también permite un cierto movimiento horizontal visible, necesario para ver cualquiera de las reacciones. Los estudiantes encuentran el centro de gravedad del péndulo de madera (compuesto), para calcular su radio de giro y centro de percusión. A continuación, utilizan la esfera del péndulo de metal, para simular una bola golpeando el péndulo de madera en las posiciones por encima, por debajo y en el centro de la percusión, observando cualquier reacción. El péndulo de madera tiene una masa con posición ajustable. Esto permite a los estudiantes cambiar su posición de centro de gravedad, para una serie de pruebas. TecQuipment hizo este producto a una escala realista. Esto significa que produce resultados altamente visuales para las demostraciones, pero las masas y la inercia son aún lo suficientemente bajos para el uso seguro del estudiante.
VIDEO
  • Centro de gravedad, período de oscilación y radio de giro de un péndulo compuesto
  • Demostración del centro de percusión de un péndulo compuesto.
