CE120 - Unidad Base

CONTROLADOR

PDF datasheet
Un controlador autónomo analógico basado en diseños de computadora para apoyar las investigaciones prácticas en los principios básicos y avanzados de Ingeniería de control en todos los niveles académicos.

OR CALL US TO DISCUSS+44 1159 722 611

CONTROLADOR

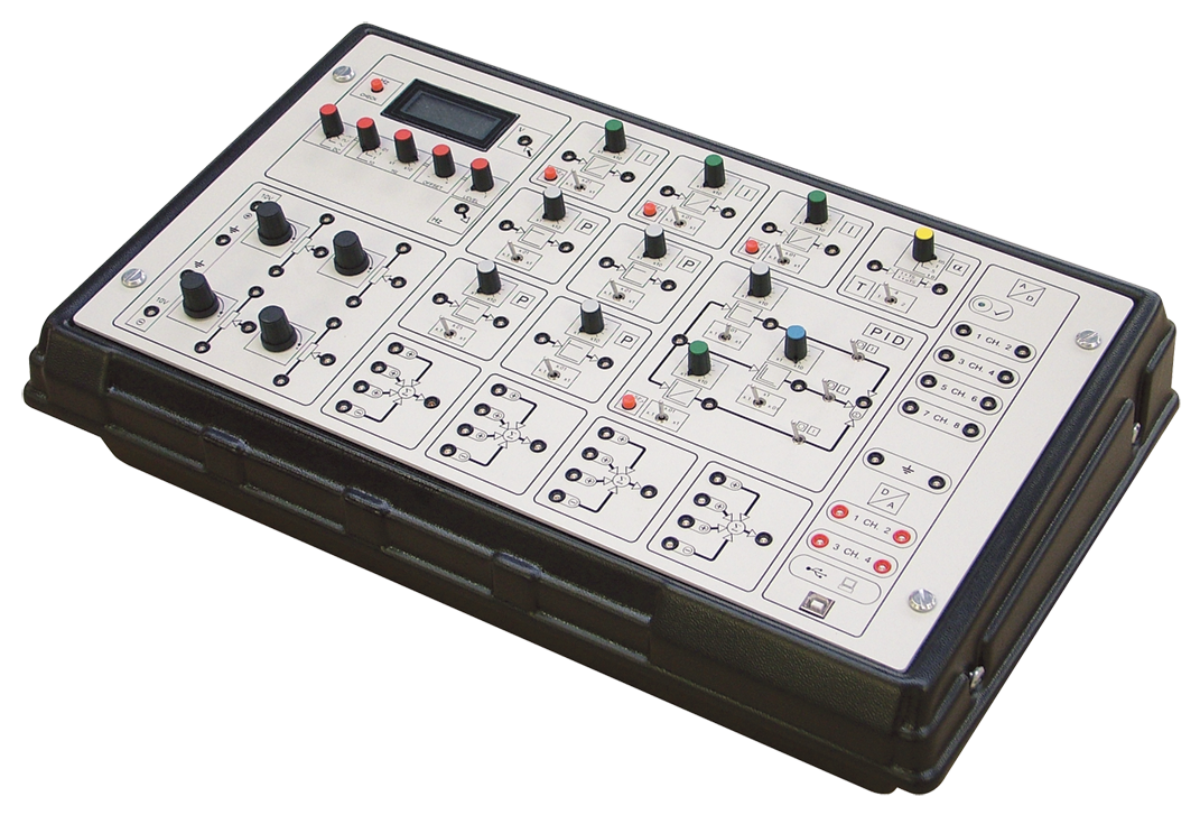

El Controlador CE120 es para uso con la mayoría de los productos en el control de TecQuipment en la gama de Ingeniería, pero trabajará con cualquier otro equipo de laboratorio compatible. Esta unidad compacta tiene circuitos electrónicos analógicos conectados en bloques. Estos bloques imitan las partes importantes de los controladores industriales. Los diagramas claros en el panel frontal del controlador muestran los bloques, cada uno de los cuales tiene su propio conjunto de tomas de conexión. El usuario conecta los bloques en cualquier forma que ellos necesitan y luego los conecta a sus productos elegidos en el rango de CE. Los bloques incluyen:
  • Bloques proporcionales e integrales
  • Un bloque completo de tres términos PID (proporcional, integral, derivado)
  • Potenciómetros totalmente ajustables que pueden funcionar como puntos de ajuste o atenuadores
  • Un generador de funciones y voltímetro digital
  • Sumar uniones
  • Línea de fase
El controlador también incluye una interfaz con conexiones D/A (digital a analógica) y A/D (analógica a digital). Esto permite al usuario conectar su producto de la gama CE a un ordenador apropiado (no suministrado) para el control por ordenador y la adquisición de datos. El controlador incluye una copia del software de control CE2000 de TecQuipment (consulte la hoja de datos separada para más detalles). El Controlador es una alternativa más avanzada a la Interfaz CE122, ya que tiene las características adicionales de control analógico.
VIDEO
Cuando se utiliza con otros productos de la gama CE:
  • Control de temperatura (térmico)
  • Control de nivel
  • Control de velocidad del motor
  • Servo control
  • Control de accionamiento acoplado
  • Control de haz (rayo) y bola
  • Control de bolas y aro
CONTROLADOR
SUPPORTING PRODUCTS
CE122 - Base Unit
Un controlador autónomo analógico basado en diseños de computadora para apoyar las investigaciones prácticas en los principios básicos y avanzados de Ingeniería de control en todos los niveles académicos.
CE110 - Experiment
Es un montaje autónomo de corriente directa en un banco compacto. Es un Servo aparato, diseñado para permitir a los estudiantes en todos los niveles académicos investigar principios básicos y avanzados de control. En particular, el CE110 se ocupa de cuestiones de control relacionadas con el control de posición y velocidad en los servosistemas.
CE103 - Experiment
Un aparato de control de temperatura de montaje en banco compacto y autónomo, diseñado para permitir a los estudiantes de todos los niveles académicos, investigar los principios básicos y avanzados de control.
CE105 - Experiment
Un aparato montado en un banco compacto y autónomo, diseñado para permitir a los estudiantes de todos los niveles académicos, investigar los principios básicos y avanzados de control de flujo abierto y de circuito cerrado de caudal y nivel de líquido en sistemas de tanque simple o doble.
CE105MV - Experiment
Un aparato de montaje en banco compacto y autónomo diseñado para permitir a los estudiantes de todos los niveles académicos investigar principios básicos y avanzados de control de flujo abierto y cerrado de flujo y nivel de líquido en sistemas de tanque único y dual incluyendo dinámicas multi-variables.
CE106 - Experiment
Un aparato montado en banco compacto y autónomo, diseñado para permitir a los estudiantes de todos los niveles académicos investigar principios básicos y avanzados de control, incluyendo el control de sistemas naturalmente inestables.
CE107 - Experiment
Un aparato autónomo de montaje en un banco compacto y diseñado para permitir a los estudiantes de todos los niveles académicos, investigar principios básicos y avanzados de control, incluyendo el control de sistemas no lineales y técnicas de retroalimentación de circuito interno.
CE108 - Experiment
Un aparato autónomo de montaje en un banco compacto y diseñado para permitir a los estudiantes en todos los niveles académicos investigar principios básicos y avanzados de control incluyendo el control de sistemas multi-variables.
CE109 - Experiment
Un aparato autónomo de montaje en un banco compacto y diseñado para permitir a los estudiantes de todos los niveles académicos investigar principios básicos y avanzados de control, incluyendo sistemas que son naturalmente oscilatorios.
