PSL40 - Experimento

ENTRENADOR DE DISTRIBUCIÓN

PDF datasheet
Muestra cómo se distribuye y protege la electricidad. Investiga la distribución a través de transformadores, circuitos radiales y anulares, eficiencia y regulación.

OR CALL US TO DISCUSS+44 1159 722 611

ENTRENADOR DE DISTRIBUCIÓN

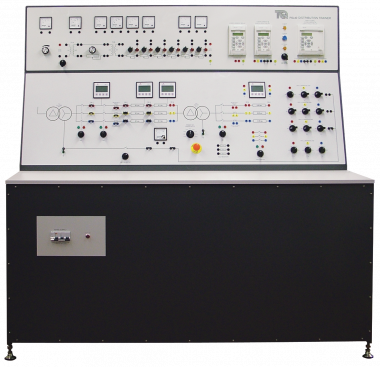

El entrenador de distribución, examina diferentes partes de la distribución de energía eléctrica, desde los circuitos básicos hasta los sistemas trifásicos balanceados y no balanceados. La consola tiene dos secciones de trabajo:
  • Un panel superior que muestra los fundamentos de la distribución, y
  • Un panel inferior que muestra una distribución de potencia trifásica más avanzada.
El panel superior incluye suministros de bajo voltaje AC y DC, un conjunto de lámparas y resistencias variables. Las resistencias simulan un cable de alimentación y las lámparas simulan cargas. Los estudiantes pueden conectar el circuito del alimentador para aprender los principios de los circuitos principal y radial del anillo. Los suministros de bajo voltaje AC pueden conectarse para mostrar los principios de regulación. El panel inferior incluye conexiones a dos transformadores trifásicos, líneas y cargas para simular la distribución de energía industrial. Un transformador reduce el voltaje de la fuente entrante, al valor correcto para los experimentos. Este es el transformador de "línea de alimentación". El otro transformador reduce la tensión de línea hasta 110 V y actúa como transformador de "recepción de línea". Sus conexiones primarias son ajustables y su punto de estrella de embobinado secundario puede conectarse a tierra. Los paneles incluyen todos los medidores de corriente, voltaje y potencia necesarios para los experimentos. Para pruebas de protección, los circuitos incluyen transformadores de corriente para conectar a los relés de protección montados en los paneles de control. El usuario conecta y ajusta los relés de protección para detectar corrientes de línea y de tierra. Los relés también monitorean y miden los eventos de falla y las perturbaciones para el análisis de fallas. El usuario establece los dos relés más simples de sus paneles de control locales. El relé más complejo se establece desde su panel local, o por un enlace de cable a un ordenador y software apropiados (incluidos). Cuando el usuario aplica una falla de circuito, los relés abren los interruptores en los circuitos de prueba. Los interruptores automáticos también incluyen Interruptores y lámparas. Las lámparas indican si los interruptores están abiertos o cerrados. Se suministra con el equipo un conjunto de cables blindados para que el usuario conecte los circuitos de prueba juntos. La unidad incluye un interruptor de emergencia, un aislador de red y fusibles de protección. Se suministra con una guía de usuario completa que incluye descripciones de equipos, teoría y experimentos. Además, la estructura abierta y flexible del equipo lo hace ideal para proyectos de estudiantes y para conferencistas, para crear sus propios experimentos.
VIDEO
  • Transmisión AC / DC
  • Sistemas radiales y anulares con diferentes tipos de carga
  • Pérdidas y eficiencia en la distribución
  • Control de voltaje a través de potencia reactiva compensación
  • Utilización de un transformador de distribución con conexiones para el control de la tensión de carga
  • Sistema de distribución trifásica con cargas equilibradas y desequilibradas
  • Efecto de un conductor neutro de circuito abierto sobre la tensión a través de una carga monofásica
  • Efecto en la corriente de línea del factor de potencia mejorado
  • Sistema de distribución bajo fallas
  • Discriminación por retransmisión.
