H16 - Experimento

PÉRDIDAS EN SISTEMAS DE TUBERÍA

PDF datasheet
Un aparato para permitir a los estudiantes investigar las pérdidas de fricción en sistemas de tuberías. El gran formato abierto del aparato lo hace ideal para los estudiantes que trabajan en grupos pequeños o grandes.

OR CALL US TO DISCUSS+44 1159 722 611

PÉRDIDAS EN SISTEMAS DE TUBERÍA

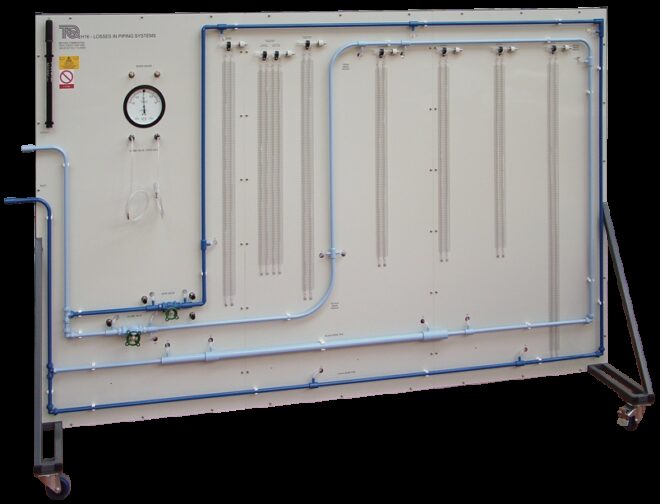

El aparato de Pérdidas en Sistemas de Tubería comprende un panel vertical con dos circuitos hidráulicos separados, codificados por colores para mayor claridad. Cada circuito incluye varios componentes del sistema de tuberías. La unidad tiene ruedas para su movilidad. También ayudan para almacenar el aparato. El banco hidráulico gravimétrico o volumétrico de TecQuipment (H1 o H1D, disponible por separado) suministra a cada circuito, un flujo controlado de agua. Esto permite a los estudiantes estudiar el flujo a través de las diversas formas de tubería y sus componentes, estudiar y comparar las características de la tubería y del componente. Los circuitos están hechos de tubería de cobre de pequeño calibre, comúnmente utilizada en una amplia variedad de aplicaciones, tales como sistemas domésticos de calefacción central. El pequeño diámetro permite que los circuitos incluyan componentes de tubería con muchas curvas, preservando al mismo tiempo longitudes de prueba efectivas aguas arriba y aguas abajo. Para medir la pérdida de presión entre los componentes, el panel incluye tubos piezo-métricos y un manómetro. El manómetro mide la pérdida de presión a través de las válvulas; Los tubos piezo-métricos, miden la pérdida de presión a través de los otros componentes. Se incluye una bomba manual para ajustar la posición de referencia de los piezó-metros. Ambos circuitos tienen tubos comunes de entrada y salida, controlados por válvulas. Las válvulas están en la salida para minimizar la interrupción del flujo. TecQuipment ofrece el "tubo rugoso" opcional. Esto puede ajustarse al aparato de Pérdidas en Sistemas de Tubería o ser utilizado por sí mismo (instalado en una pared y conectado a un banco hidráulico). Incluye un tubo con un agujero interno rugoso y puntos de toma de presión conectados a un manómetro. El manómetro mide la caída de presión debida a la tubería. Los estudiantes comparan sus resultados experimentales con las tablas de Moody y Nickuradse.
Una amplia gama de investigaciones sobre pérdidas en una variedad de tuberías y componentes de sistemas de tuberías, incluyendo
  • Pérdida recta del tubo
  • Expansión súbita
  • Contracción súbita
  • Curvas con radio diferente
  • Válvulas
  • Codos
  • Flujo en una tubería rugosa: necesita la tubería Áspera opcional (H16p).
