H34 - Experimento

PÉRDIDA DE ENERGÍA DE LA TUBERÍA

PDF datasheet
Un aparato sencillo de tubería simple, para demostrar las pérdidas de energía alrededor de curvas y accesorios típicos.

OR CALL US TO DISCUSS+44 1159 722 611

PÉRDIDA DE ENERGÍA DE LA TUBERÍA

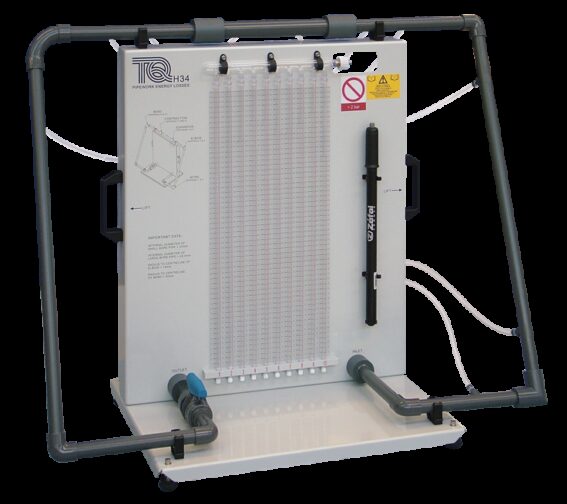

Este aparato compacto montado en una mesa, utiliza tubería de plástico lisa, que es un estándar de la industria, y s comúnmente utilizada en sistemas domésticos y otros sistemas de agua de orfiicios pequeños. Funciona con el Banco Hidráulico Gravimétrico TecQuipment o el Banco Hidráulico Volumétrico (H1 y H1D, disponible por separado). Cualquiera de los bancos apoya el aparato que hace circular y medir el flujo de agua a través de él.. Este aparato tiene un circuito único con curvas, conectores de presión y una contracción de expansión. Una válvula de bola en la salida de la tubería, controla el flujo de agua. Cada punto de toma de presión en el tubo se conecta a un tubo piezo-métrico, en el panel vertical del aparato. Durante los experimentos, estos tubos miden y comparan las diferencias de presión a través de las curvas de expansión y contracción. Un diagrama útil del aparato muestra las dimensiones principales de la tubería y los accesorios. También muestra las posiciones de las tomas y los tubos a los que se conectan. El producto incluye una bomba manual para ajustar el punto de referencia de los tubos del piezómetro. Este aparato es una versión más pequeña de las Pérdidas en Sistemas de Tubería (H16) de TecQuipment, que tiene dos circuitos de tubería y amplitud para proyectos y trabajos posteriores.
Medición y comparación de pérdidas en:
  • Curvatura de 450 o Inglete
  • Curvatura del codo
  • Curvatura de radio grande
  • Expansión súbita
  • Contracción súbita
