H2 MKII - Experimento

ALTURA Y ESTABILIDAD METACÉNTRICA

Un aparato de montaje en un banco que sirve para determinar la estabilidad de un pontón o cuerpo flotante, con su centro de gravedad altura metacéntrica y su metacentro a varias alturas.
PDF datasheet

OR CALL US TO DISCUSS +44 1159 722 611

Description

ALTURA Y ESTABILIDAD METACÉNTRICA

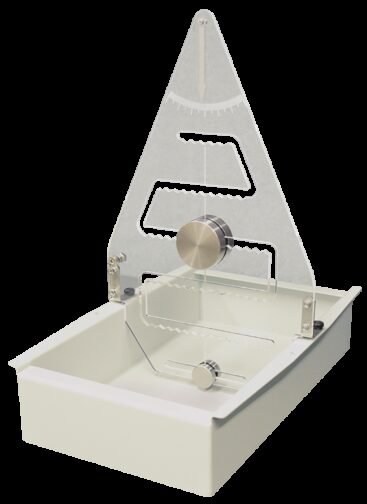

La determinación y el análisis de la estabilidad de cuerpos flotantes, como buques, balsas y pontones. Lo cual es importante para muchas ramas de la Ingeniería. Este experimento permite a los estudiantes determinar la estabilidad de un pontón o cuerpo flotante, con su centro de gravedad en varias alturas. Entonces pueden comparar estos datos, con las predicciones calculadas a partir de la teoría. El experimento consiste en un pontón o cuerpo flotante rectangular, flotando en el agua. Los materiales plásticos y los acabados resistentes a la corrosión en todo el equipo, ofrecen la máxima protección contra la corrosión. El pontón tiene una vela plástica con cinco filas de ranuras. Estas filas están a alturas igualmente espaciadas en la vela. Las ranuras están igualmente espaciadas alrededor de la línea central. Para cambiar el centro de gravedad y el ángulo de inclinación (escora) del pontón, los estudiantes ajustan un peso ajustable en una de las ranuras. Una línea de plomada desde el centro superior de la vela y una escala debajo de la base, indican el ángulo de inclinación. Los estudiantes obtienen el equilibrio delantero y trasero, colocando dos pequeños pesos magnéticos del ajuste en la parte inferior del pontón.

Learning outcomes

  • Determinación de la altura metacéntrica, y por lo tanto del metacentro, de un pontón o cuerpo flotante. Esto es por análisis gráfico de los ángulos de inclinación del pontón con varios centros de gravedad.
