PSL10 - Experimento

GENERADOR DE POLOS SALIENTES

Proporciona características típicas de rendimiento del generador para experimentos de generación, sincronización y paralelización y compartición de carga.
PDF datasheet

OR CALL US TO DISCUSS +44 1159 722 611

Description

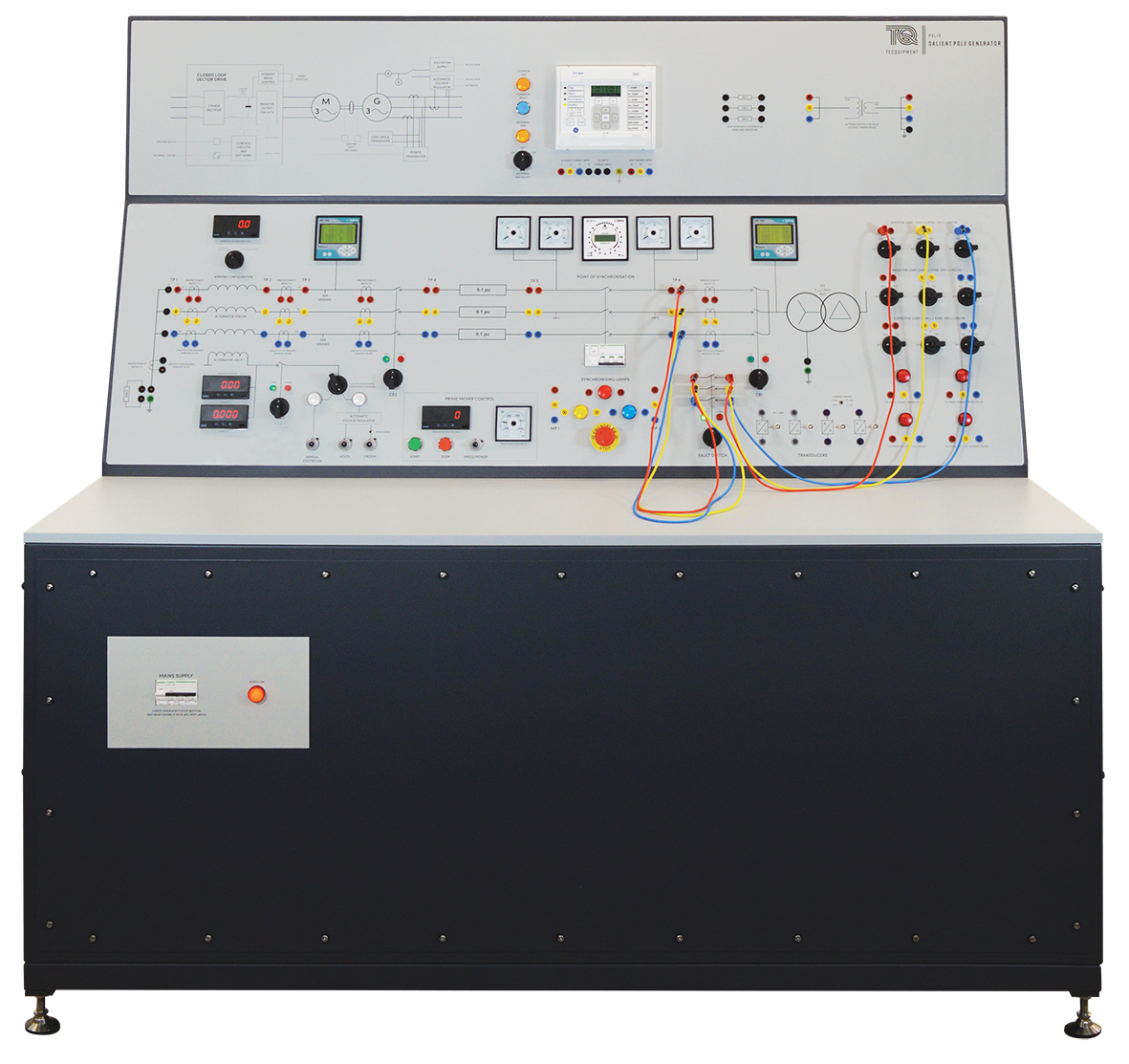

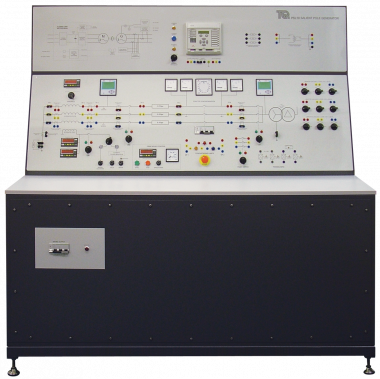

GENERADOR DE POLOS SALIENTES

El Generador de Polo Saliente explora los principios y características de los generadores de polos salientes. Contiene todo lo necesario para los experimentos de generadores de polos salientes, incluyendo bancos de carga resistivos, capacitivos e inductivos. El diseño abierto y flexible es ideal para que los conferencistas creen sus propios experimentos, así como el trabajo del proyecto del estudiante. Para permitir investigaciones realistas, las características de la máquina motriz y del generador son similares a las turbinas industriales y los grupos generadores de electricidad. La fuerza motriz y el generador eléctrico son dos máquinas acopladas montadas en una bancada en la base de la consola. La excitación manual o automática de la regulación de tensión (AVR) controla la tensión de salida del generador. Cuando el generador está en modo de sobrecarga, las resistencias disipan la potencia inversa. Un accionamiento vectorial controla la velocidad del motor primario y permite investigar el flujo de carga en direcciones positiva y negativa. Un codificador de eje integral permite el análisis del ángulo de carga. El usuario puede sincronizar la salida del generador al suministro de red utilizando un sincroscopio. También pueden utilizar el conjunto de tres lámparas de colores. Los circuitos de control y protección funcionan cuando el generador no está sincronizado con el suministro eléctrico de la red. Cuando el generador está sincronizado, el usuario puede operar una inclinación de cuadratura variable para la regulación de la potencia reactiva. Para pruebas de protección, el relé de protección se conecta a los circuitos de prueba a través de transformadores de corriente (TC) y a un transformador de tensión (VT). El usuario conecta y fija el relé de protección para detectar corrientes de línea y de tierra, fallas de voltaje y frecuencia. El relé también monitorea y mide eventos de falla y perturbaciones para el análisis de fallos. El usuario establece el relé desde su panel de control local, o por un enlace de cable a una computadora apropiada (computadora no incluida) y a un software (incluido). Cuando el usuario aplica una falla de circuito, el relé abre disyuntores en los circuitos de prueba. Los interruptores automáticos también incluyen interruptores manuales y lámparas. Las lámparas indican si los interruptores están abiertos o cerrados. Los transductores con conexiones BNC permiten la medición de la forma de onda de voltaje y corriente, visualización y análisis usando un osciloscopio externo (no suministrado). Para más experimentos en protección, la unidad tiene un enchufe adicional para conectar un relé de protección adicional (disponible por separado). Se suministra con el equipo un conjunto de cables blindados, para que el usuario conecte los circuitos de prueba juntos. La unidad incluye un interruptor de emergencia, un aislador de red y fusibles de protección.

Learning outcomes

  • Control de voltaje y frecuencia del generador
  • Características de corriente de voltaje, velocidad y de campo
  • Pruebas de circuito abierto y cortocircuitos del generador
  • Pruebas de carga
  • Pruebas de cortocircuito normales y repentinas
  • Prueba de factor de potencia cero
  • Sincronización y paralelización
  • Control de la potencia real y reactiva
  • Relés de protección.
