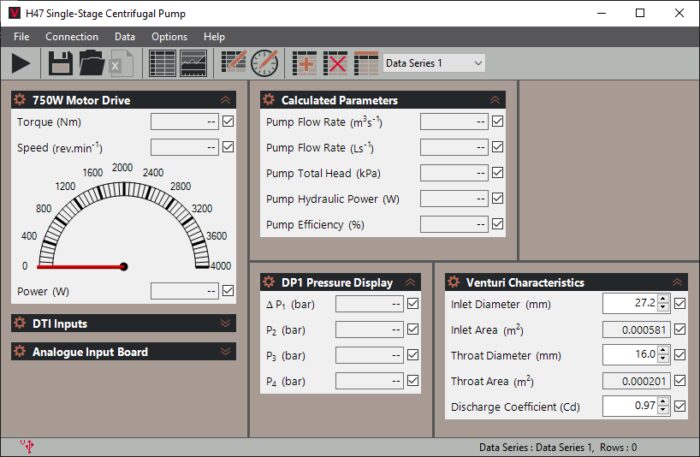

VDAS H47 - Experimento

EQUIPO DE PRUEBA DE BOMBA CENTRÍFUGICA

PDF datasheet
Un conjunto compacto móvil de prueba de bomba centrífuga de una sola etapa y totalmente autónomo, que permite a los estudiantes investigar clara y efectivamente las características operativas de una bomba centrífuga.

OR CALL US TO DISCUSS+44 1159 722 611

EQUIPO DE PRUEBA DE BOMBA CENTRÍFUGICA

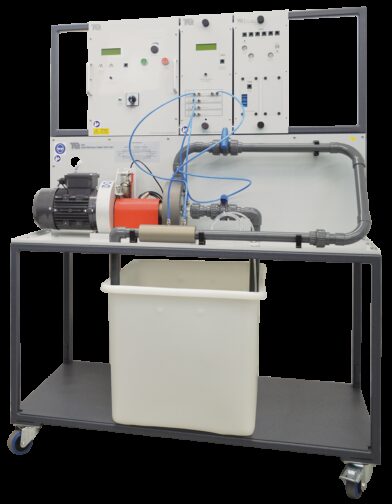

Un equipo para prueba de bomba centrífuga compacto, móvil y totalmente autónomo que permite a los estudiantes encontrar las características de una bomba centrífuga. También les permite ver (y escuchar) la cavitación y entender el uso de un medidor de Venturi y la medición de la presión diferencial, para encontrar el caudal. Un motor montado sobre cojinetes acciona la bomba. La bomba extrae agua del depósito integral. El agua viaja a través de una válvula y filtro, a través de una válvula de entrada al cuerpo de la bomba, luego a través de una válvula de suministro. A continuación, pasa a través de un medidor de Venturi y regresa al depósito para su re-utilización. Este suministro autónomo de agua mantiene el consumo de agua al mínimo. La bomba tiene una "ventana" transparente, para que los estudiantes puedan ver el giro del impulsor y cómo se forman las burbujas de vapor de agua en la bomba, durante la cavitación. El estroboscopio opcional, hace que el efecto sea más fácil de ver. Los módulos de instrumentos y de control encajan en un marco por encima y detrás de la bomba. Un Impulsor de Motor electrónico, controla la velocidad de la bomba. Una calibrador de tensión de célula de carga, mide el par motor de la bomba y un sensor mide la velocidad de la bomba. Una pantalla en el Impulsor de Motor, muestra la velocidad y el par motor y automáticamente calcula y muestra la potencia real del "eje". La presión diferencial a través del Venturi da la velocidad de flujo. Las válvulas de entrada y salida ajustables permiten a los estudiantes crear diferentes condiciones de funcionamiento. TecQuipment suministra una pantalla de presión digital (DP1) de serie, pero ofrece una pantalla adicional de presión analógica opcional (AP1) de fácil lectura. Ambos instrumentos muestran la presión de entrada, presión de suministro y presión diferencial A través del Venturi, la pantalla analógica es más visual, pero la pantalla digital aumenta la facilidad de medición y permite la conexión al Sistema Versátil de Adquisición de Datos (VDAS-F, disponible por separado) de TecQuipment. El equipo puede utilizar instrumentos analógicos y digitales al mismo tiempo, lo que permite a los estudiantes comparar los diferentes métodos de medición de presión.
  • Funcionamiento y características de la bomba centrífuga, típicamente cabezal de contra flujo y eficacia del contra flujo
  • Características de rendimiento no dimensional
  • Medición del caudal con tubo Venturi
  • Demostración de la cavitación.
