VDAS H83 - Experimento

BOMBAS DE DOS ETAPAS (EN SERIE Y EN PARALELO)

PDF datasheet
Un conjunto compacto de prueba de bomba centrífuga de dos etapas, móvil y completamente autónomo, que permite a los estudiantes investigar clara y efectivamente las características operativas de una bomba centrífuga; que funciona en una sola serie o configuraciones paralelas.

OR CALL US TO DISCUSS+44 1159 722 611

BOMBAS DE DOS ETAPAS (EN SERIE Y EN PARALELO)

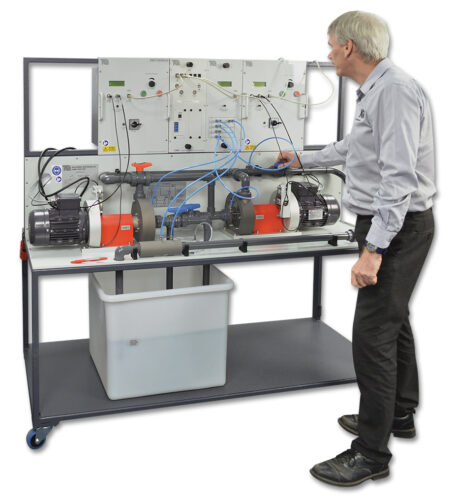

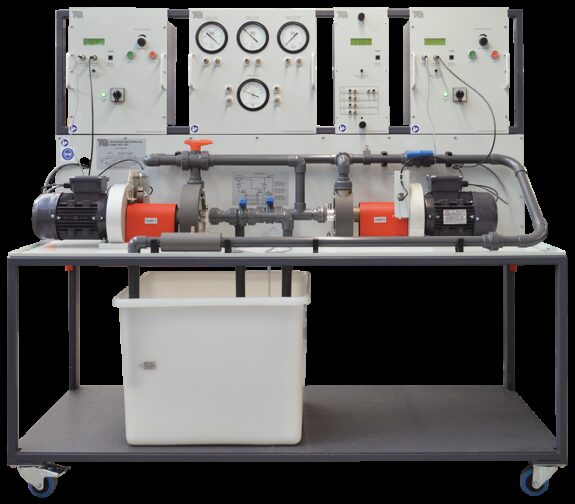

Un conjunto compacto, móvil y totalmente autónomo, para pruebas de bomba centrífuga, que permite a los estudiantes encontrar las características de las bombas centrífugas que trabajan solas, en serie o en paralelo. También permite a los estudiantes ver (y escuchar) la cavitación y entender el uso de un medidor de Venturi y la medición de presión diferencial, para encontrar el caudal. Dos motores montados en cojinetes conducen independientemente a cada bomba. Las bombas extraen agua del depósito integral. El agua viaja a través de filtros y una serie de válvulas para ser encausada a un medidor Venturi. El agua vuelve entonces al embalse para su reutilización, manteniendo el uso del agua al mínimo. Las bombas tienen una "ventana" transparente para que los estudiantes puedan ver el giro del impulsor y cómo se forman las burbujas de vapor de agua en la bomba por la cavitación. El estroboscopio opcional hace que el efecto sea más fácil de ver. Los módulos de instrumentos y de control están montados en un marco por encima y detrás de las bombas. Cada bomba tiene un Control de Motor electrónico para controlar su velocidad, una célula de carga para medir el esfuerzo de torsión (par) y un sensor para medir la velocidad de la bomba. Una pantalla en cada Control de Motor muestra la velocidad y el esfuerzo de torsión (par) del motor y calcula y muestra automáticamente la potencia real del "eje". La presión diferencial a través del Venturi da la velocidad de flujo. Cada bomba tiene su propia válvula de entrada. Una válvula de dos vías en el sistema permite que las bombas funcionen solas, en paralelo o en serie. TecQuipment suministra una Pantalla de Presión Digital (DP1) de serie, pero ofrece una Pantalla de Presión Analógica (AP2) opcional, de fácil lectura adicional. Ambos instrumentos muestran la presión de entrada, la presión de suministro y la presión diferencial a través del Venturi. La pantalla analógica es más visual, pero la pantalla digital aumenta la facilidad de medición y permite la conexión al Sistema Versátil de Adquisición de Datos (VDAS-F, disponible por separado) de TecQuipment. El equipo puede utilizar instrumentos analógicos y digitales al mismo tiempo, permitiendo a los estudiantes comparar los diferentes métodos de medición de presión.
  • Funcionamiento y características de la bomba centrífuga, típicamente el cabezal de contra flujo y la eficacia contra flujo
  • Características de rendimiento no dimensional
  • Medición de caudal con tubo Venturi
  • Demostración de cavitación
  • Funcionamiento de bombas centrífugas en serie
  • Funcionamiento de bombas centrífugas en paralelo.
