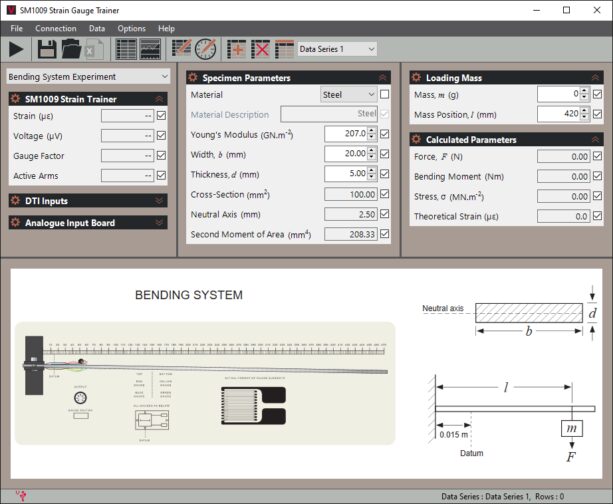

VDAS SM1009 - Experimento

ENTRENADOR DEL MEDIDOR DE TENSIÓN

PDF datasheet
Muestra y compara cómo funcionan los medidores de deformación de resistencia y cómo miden las deformaciones en diferentes estructuras.

OR CALL US TO DISCUSS+44 1159 722 611

ENTRENADOR DEL MEDIDOR DE TENSIÓN
El entrenador compacto Medidor de Deformación, se adapta a un banco o escritorio. Contiene todo lo necesario para mostrar a los estudiantes cómo los medidores de deformación de resistencia, trabajan en tres estructuras diferentes. Es ideal para grupos de dos o más estudiantes de todo los experimentos y para las demostraciones en el aula. Los estudiantes usan el pequeño conjunto de masas para cargar los sistemas de flexión y torsión, y el amplio conjunto de masas para cargar el sistema de tensión. Utilizan la teoría y las dimensiones conocidas para calcular las tensiones y tensiones, y así compararlas con las deformaciones medidas por las extensómetros. Los estudiantes también pueden conectarse y comparar el rendimiento de las conexiones de medidores de tensión de un cuarto, medio y puente completo para cada estructura. El sistema de curvado utiliza indicadores para medir la tensión directa y la deformación por compresión. El sistema de torsión muestra el uso de medidores de esfuerzo cortante/torsión. El sistema de tensión muestra el uso de dos medidores en ángulo recto en una roseta 'Tee'. Para más pruebas con el sistema de tensión, TecQuipment puede suministrar muestras de prueba de tensión opcionales hechas de diferentes metales. Los estudiantes luego usan su experiencia de otros experimentos para calcular y probar deformaciones en los diferentes metales y encontrar sus valores de módulo de Young. El sistema de tensión también encuentra y demuestra la relación de Poisson para las tensiones de tracción y compresión en los metales. La pantalla de deformación incluye un conjunto de resistencias (clavijas) y controles del medidor de deformación falsa de alta precisión. Estos permiten al estudiante conectar los medidores de tensión en las estructuras como redes de un cuarto, medio o puente completo. La pantalla de deformación funciona con y da lecturas correctas para todas las conexiones de puente y diferentes factores de medida. Un ajuste adicional en la pantalla de deformación funciona con el sistema de tensión para probar la relación de Poisson. La pantalla de deformación tiene un enchufe para la conexión al Sistema Versátil de Adquisición de Datos (VDAS®) opcional de TecQuipment. El entrenador muestra a los estudiantes diferentes tipos de medición de deformación. Un revestimiento claro y resistente protege cada medidor contra daños accidentales y el medio ambiente. Los diagramas de imitación ampliados en la placa posterior del entrenador, muestran a los estudiantes cómo se ve cada indicador, cómo se conecta y cómo encaja en cada estructura. Esto ayuda a mostrar a los estudiantes cómo funciona. Para resultados de experimentos rápidos y confiables, el VDAS® opcional de TecQuipment proporciona una captura de datos en tiempo real, monitoreo y visualización, cálculo y gráficos de todas las lecturas importantes en una computadora (computadora no incluida). La guía del usuario (suministrada) muestra cómo usar el equipo e incluye la teoría y los experimentos.
VIDEO
  • Introducción al equipo y las diferentes conexiones de puente (cuarto, medio y puente completo)
  • Deformaciones y tensiones en un sistema doblado
  • Deformaciones y tensiones en un sistema de torsión
  • Deformaciones y tensiones en un sistema de tensión, relación de Poisson y módulo de Young
  • Las tensiones de tracción y tensiones en diferentes materiales (necesita muestras de tracción opcionales) y la comparación de la relación de Poisson y el módulo de Young
  • Comparación de los diferentes sistemas de medición de deformaciones y cómo podrían medir la fuerza.
