STR15 - Experimento

FLEXIÓN PLÁSTICA DE VIGAS

PDF datasheet
Un aparato experimental para permitir que los estudiantes investiguen la práctica de flexión plástica de las vigas.

OR CALL US TO DISCUSS+44 1159 722 611

FLEXIÓN PLÁSTICA DE VIGAS

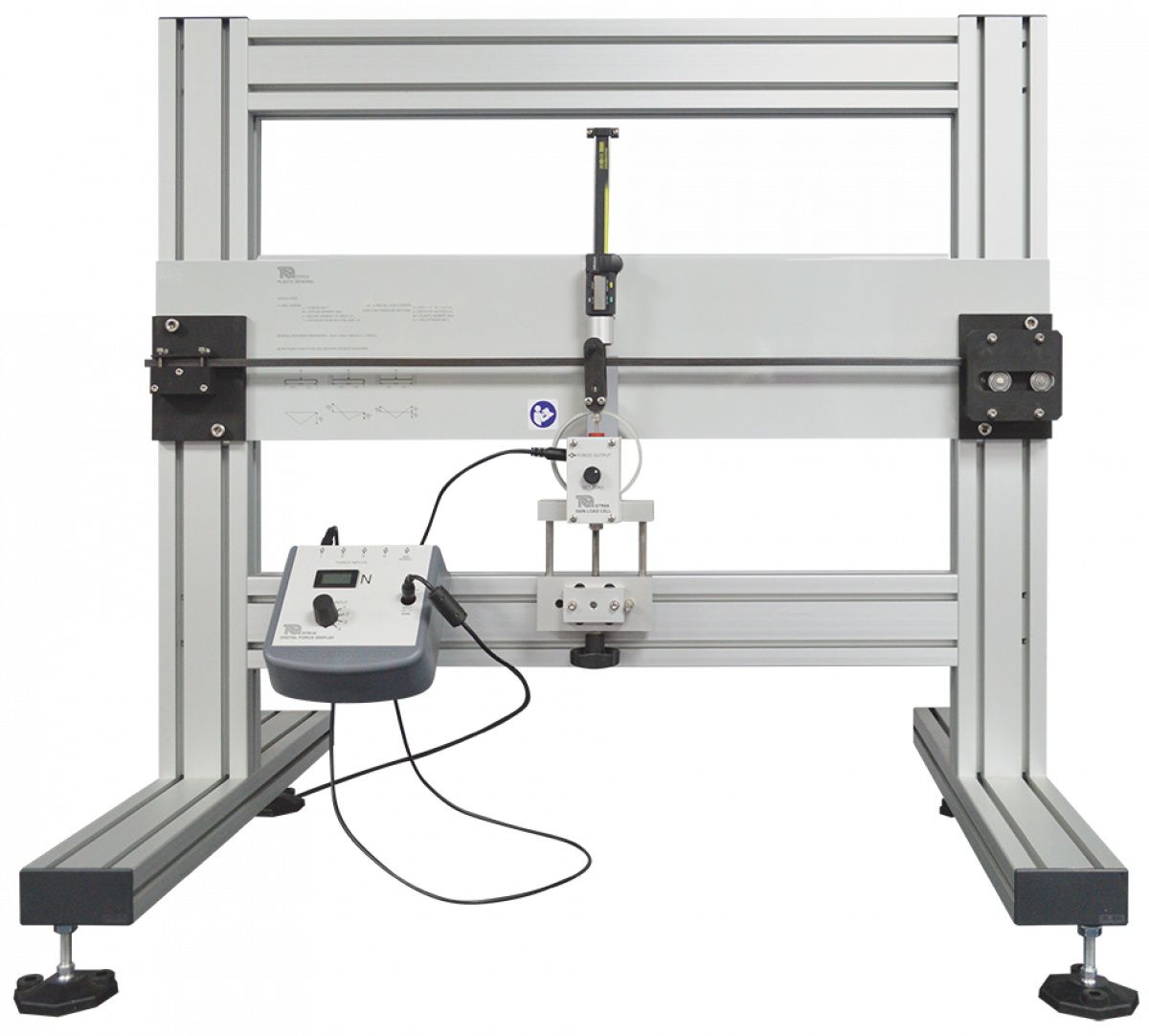

El hardware del experimento se ajusta a un Marco de Prueba de Estructuras (STR1, disponible por separado). Los estudiantes fijan una viga de muestra en mandriles en ambos extremos de un tablero. Los mandriles pueden sujetar la viga (fijación encastrada), o sujetarla en una cuchilla. Los estudiantes entonces cargan la viga usando un mecanismo del tornillo y una célula de carga electrónica. La célula de carga se conecta a una Pantalla Digital de Fuerza (STR1A, disponible por separado), que muestra la carga a medida que se deforma la viga. Un indicador digital de desviación de largo recorrido en la tabla, mide la deformación de la muesta. Para compensar el acortamiento de la muestra a medida que se deforma, uno de los mandriles se mueve a lo largo del tablero, con respecto a la deformación. Los estudiantes continúan aplicando una carga hasta que la viga de la muestra esté en la condición totalmente plástica, es decir, la viga haya sufrido un colapso plástico. A continuación, comparan el comportamiento de la viga con las predicciones teóricas basadas en la teoría tradicional del límite de elasticidad. La guía del conferencista provee detalles del equipo, incluyendo los resultados del experimento de la muestra. La guía del estudiante describe cómo usar el equipo y da los procedimientos del experimento. Para realizar experimentos "virtuales" adicionales, TecQuipment puede suministrar el Software de Estructuras de TecQuipment (STRS) opcional, para su uso en una computadora apropiada. Los experimentos virtuales simulan las pruebas que se pueden realizar con el hardware. También amplían la elección de las pruebas más allá de las disponibles utilizando sólo el hardware, por ejemplo: cargas más altas, cargas uniformes o diferentes muestras de ensayo. Esto amplía la experiencia de aprendizaje del estudiante. Para la adquisición automática de los resultados de su experimento, TecQuipment puede suministrar la Unidad de Adquisición Automática de Datos (STR2000) opcional. El Software de Estructuras de TecQuipment, se suministra de serie con el STR2000, que muestra y registra los resultados de su experimento y proporciona los experimentos virtuales adicionales.
  • Relación entre la carga y la deflexión de las vigas cargadas a la condición de plástico
  • Introducción al factor de forma
  • Introducción al diseño del estado límite
  • Relación entre la carga máxima y la formación de bisagras de plástico para una viga simplemente soportada, un voladizo apoyado y una viga fija.
