STR16 - Experimento

FLEXIÓN PLÁSTICA DE PORTALES

PDF datasheet
Un aparato experimental para proporcionar a los estudiantes investigaciones extendidas sobre estructuras realistas incluyendo la determinación de los puntos de fallo de una estructura de portal cargado y también identificar los modos de falla.

OR CALL US TO DISCUSS+44 1159 722 611

FLEXIÓN PLÁSTICA DE PORTALES

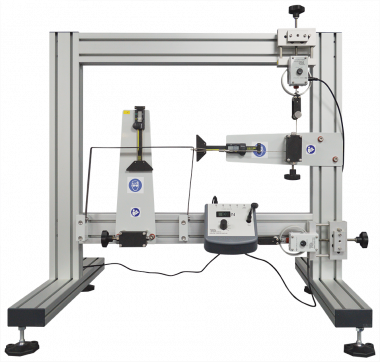

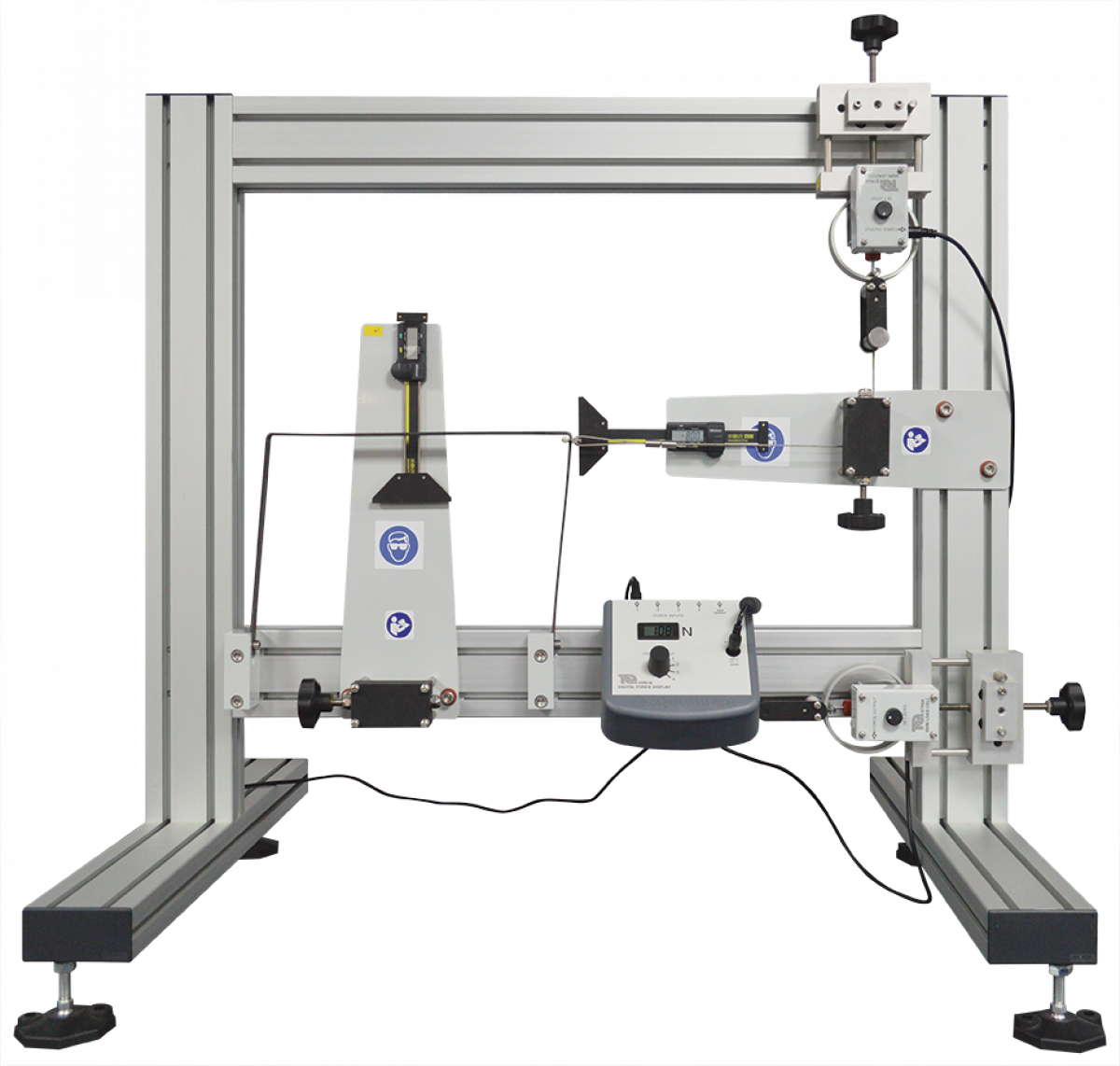

El hardware del experimento se ajusta a un Marco de Prueba de Estructuras (STR1, disponible por separado). Los estudiantes fijan una muestra de una estructura de portal (dos montantes con una viga transversal en la parte superior) al travesaño inferior del marco de prueba. El marco de prueba también sostiene mecanismos de tornillo horizontales y verticales, con células de carga electrónicas para la carga de la estructura del portal. Los estudiantes establecen las condiciones de carga de la estructura del portal, disponiendo los mecanismos de tornillo de la celda de carga, para proporcionar cargas únicas o combinadas. A continuación, cargan la estructura del portal manualmente, ajustando los mecanismos de tornillo. Las celdas de carga electrónicas, se conectan a una Pantalla Digital de Fuerza (STR1A, disponible por separado). que muestra las cargas horizontales y verticales a medida que se deforma la estructura del portal. Dos indicadores digitales de deflexiónl de largo recorrido, miden la deformación de la estructura del portal. Los estudiantes continúan cargando la estructura del portal, hasta que se encuentra en la condición totalmente plástica, es decir, ha sufrido colapso plástico. Monitorean la carga de colapso, así como las deformaciones y observan donde se formaron las uniones de giro o bisagras plásticas, durante el colapso. Los paquetes que contienen 12 muestras adicionales de estructuras de portal, están disponibles por separado (STR16A). Idealmente, los estudiantes deben usar el experimento de Flexión Plástica de Vigas (STR15), antes de avanzar a la Flexión Plástica de los Portales. El experimento de Flexión Plástica de Vigas, proporciona una comprensión básica de principios subyacentes, tales como la deformación plástica y el factor de forma. La guía del conferencista provee detalles del equipo, incluyendo los resultados del experimento de la muestra. La guía del estudiante describe cómo usar el equipo y da los procedimientos del experimento. Para realizar experimentos "virtuales" adicionales, TecQuipment puede suministrar el Software de Estructuras de TecQuipment (STRS) opcional, para su uso en una computadora apropiada. Los experimentos virtuales simulan las pruebas que se pueden realizar con el hardware. También amplían la elección de las pruebas más allá de las disponibles utilizando sólo el hardware, por ejemplo: cargas más altas, cargas uniformes o diferentes muestras de ensayo. Esto amplía la experiencia de aprendizaje del estudiante. Para la adquisición automática de los resultados de su experimento, TecQuipment puede suministrar la Unidad de Adquisición Automática de Datos (STR2000) opcional. El Software de Estructuras de TecQuipment, se suministra de serie con el STR2000, que muestra y registra los resultados de su experimento y proporciona los experimentos virtuales adicionales.
  • Relación entre la carga y la deflexión para las estructuras de portal, cargados a la condición de plástico
  • Introducción al diseño del estado límite
  • Relación entre la carga máxima y la formación de uniones de giro o bisagras de plástico, en las estructuras de portal cargadas verticalmente desde el centro, horizontalmente desde una esquina, e igualmente desde ambas posiciones
  • Interacción entre carga horizontal y vertical, en términos de posición de uniones de giro o bisagra de plástico y modo de colapso.
